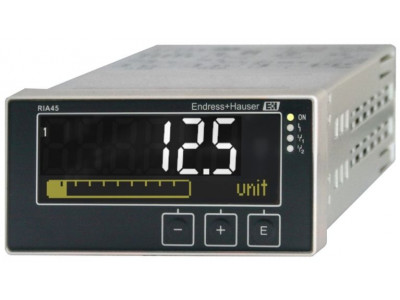

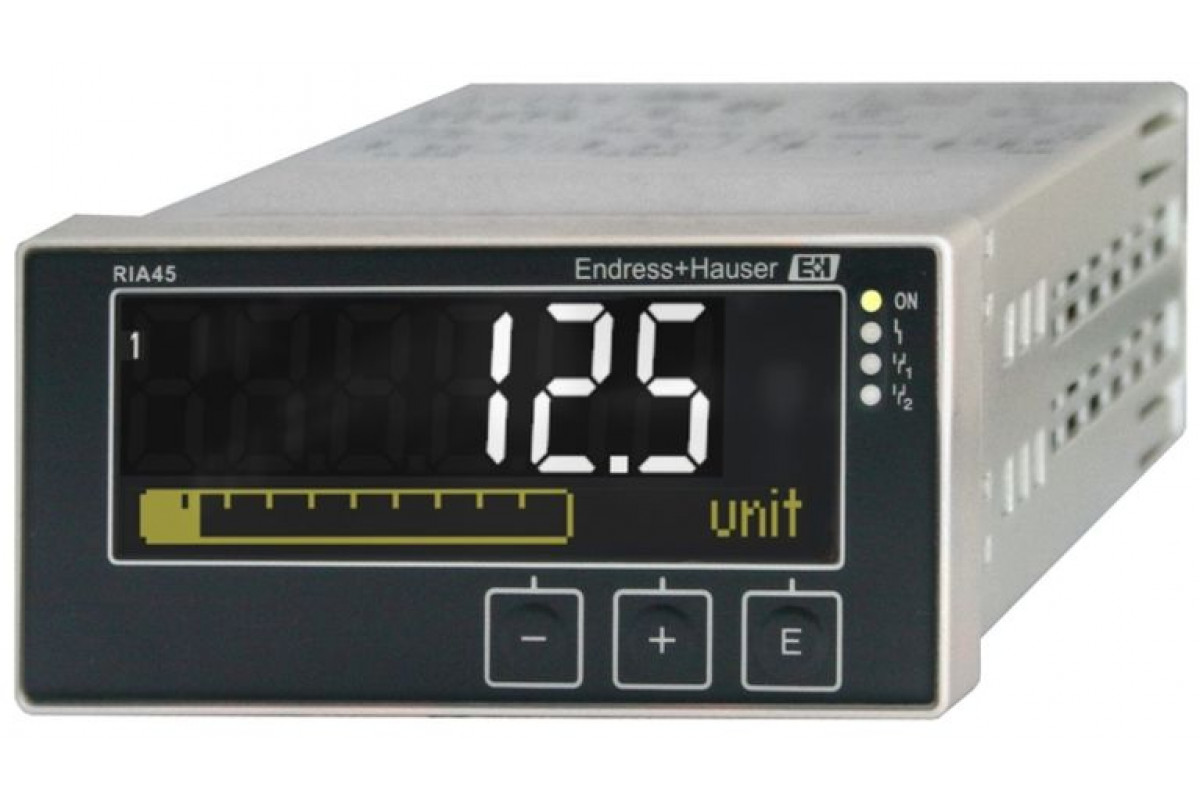

Многофункциональный панельный индикатор параметров процесса для контроля и индикации аналоговых измеряемых величин
Краткие характеристики RIA45
Вход
2 универсальных (I, U, R, ТС, ТП)Выход
1 блок питания по токовой петлеВыход
2 x аналоговых выхода (I, U)
1 x питание по сигнальной цепиДисплей
Многоцветная подсветка ЖК монитора
Белый/Черный/Желтый
Гстограмма
Единицы измерения
TAG
Alarm warning in plain textПитание
20...250 В пост./перем. тока
Преимущества
- 5-значный 7-сегментный ЖК-дисплей с подсветкой
- 1 или 2 универсальных входа
- 2 реле (дополнительно)
- Сохранение минимальных и максимальных значений
- 1 или 2 расчетных значения и таблица линеаризации
- Цифровой выход для сигнала состояния (открытый коллектор)
- Сертификация SIL2 (опция), морской сертификат
Область применения
Панельный индикатор RIA45 оснащен дисплеем, аналоговыми входами для сигналов процесса и состояния, аналоговыми и цифровыми выходами и интерфейсом для настройки. Поддержка электропитания подключенных датчиков по сигнальной цепиВсе измеряемые и рассчитываемые значения могут являться источниками сигналов для дисплея, выходов и интерфейса.
- Проектирование и строительство установок
- Операторные и шкафы управления
- Лаборатории
- Регистрация данных процессов и контроль над процессами
- Управление технологическими процессами
- Коррекция и преобразование сигналов
Характеристики и спецификации
Принцип измерения
ДисплейФункция
Дисплей
Питание по сигнальной цепи
Функции преобразователя
Барьер
Изолятор
Вычислитель
Сигнализатор предельных значенийСертификаты
ATEX II (1)GD[Ex ia] 4C
CSA AIS, NI/I/2 ABCDEFG/T4
FM AIS, NI/I/2 ABCDEFG/T4
Морской сертификатВход
2 x универсальных входа (U, I, R, RTD, TC)Выход
2 x аналоговых выхода (I, U)
1 x питание по сигнальной цепиРейленый выход
2 переключающих контакта
1 с открытым коллекторомВнешнее питание/питание по сигнальной цепи
20...250 В пост./перем. токаГабаритные размеры
Панельный корпус 48 x 96 x 175 ммПрограммное обеспечение (ПО)
Линеразиация
Мин. значение на канал
Макс. значение на канал
Вычисление
Мониторинг значенийНастройка
3 клавиши
интерфейс CDI через порт USB ПК + ПО для настройки FieldCareДисплей
Многоцветная подсветка ЖК монитора
Белый/Черный/Желтый
Гстограмма
Единицы измерения
TAG
Alarm warning in plain text
Принцип измерения
Индикаторы с блоком управленияПринцип измерения
Преобразователь процесса с блоком управленияФункция
Дисплей
Питание по сигнальной цепи
Функции преобразователя
Барьер
Изоляция сигнала
Расчет
Аварийная сигнализация о предельных значенияхДисплей
Цветной ЖК-дисплей с подсветкой
Белый/черный/желтый
Гистограмма
Единица измерения
Название
Текстовые аварийные/предупреждающие сообщенияПитание
20...250 В пост./перем. токаВход
2 универсальных (I, U, R, ТС, ТП)Выход
1 блок питания по токовой петлеВыход
1 блок питания по токовой петлеФункции программного обеспечения
Линеаризация
Минимальное значение на канал
Максимальное значение на канал
Расчет
Мониторинг значения диапазонаСертификаты
ATEX II (1)GD[Ex ia] 4C
CSA AIS, NI/I/2 ABCDEFG/T4
FM AIS, NI/I/2 ABCDEFG/T4
морской сертификат
UR C/USSIL
2Панельный монтаж
панельный монтаж
Endress+Hauser RIA45 (техническое описание)
