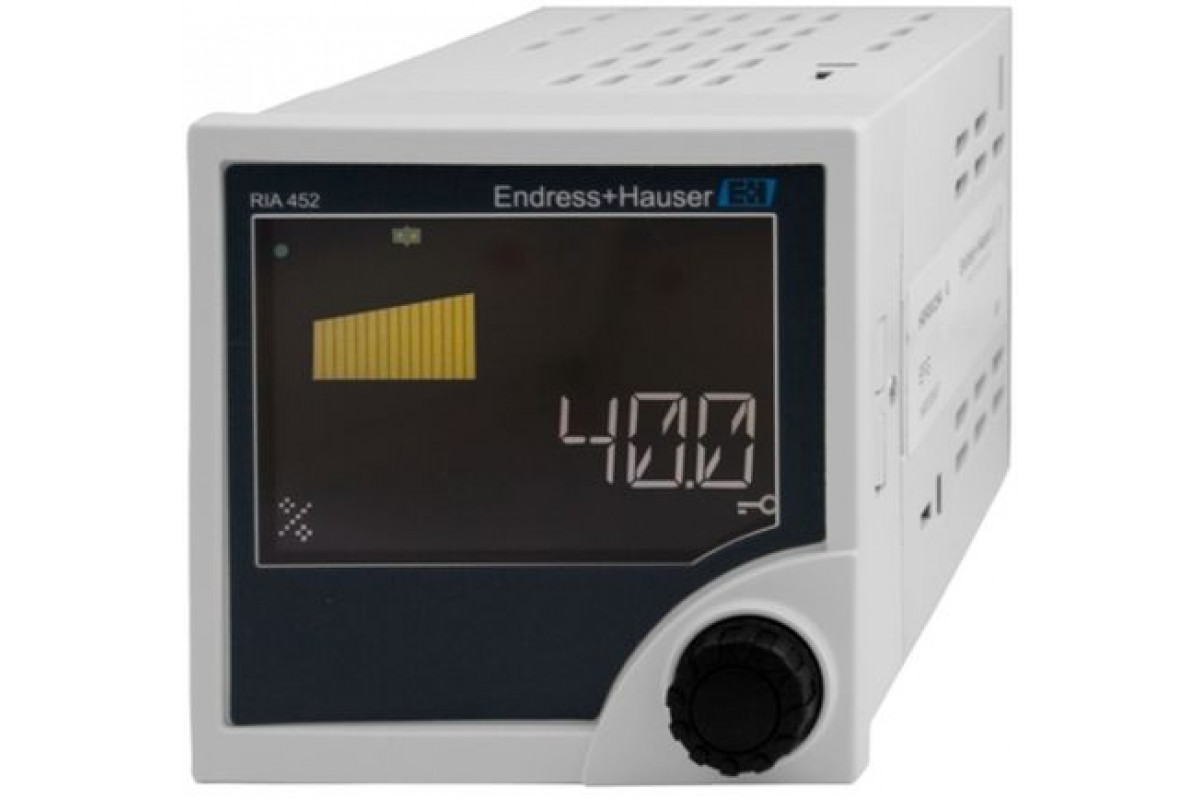

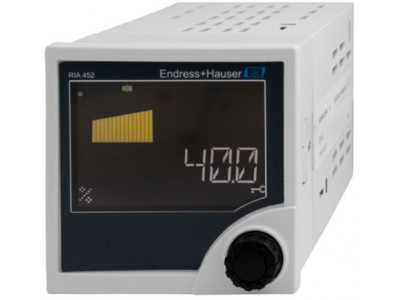

Цифровой измеритель параметров процесса в панельном корпусе, для контроля и отображения измеряемых аналоговых значений
Краткие характеристики RIA452
Вход
1 аналоговый (U, I, ТС, ТП, R)Выход
1 аналоговый (U, I)
1 блок питания преобразователяВыход
1 аналоговый (U, I)
1 источник питания преобразователяДисплей
Многоцветный ЖК-дисплей
С подсветкой
ГистограммаПитание
90 ... 250 В перем. тока
20 ... 28 В перем. тока
20 ... 36 В пост. тока
Преимущества
- 7-значный 14-сегментный ЖК-дисплей, большая гистограмма с индикацией перехода предельных значений (верхнего и нижнего)
- Цифровые входы сигналов состояния для мониторинга насосов
- Измерение расхода в открытых каналах и сливах
- Искробезопасный вход с питанием по сигнальной цепи
- Регистрация минимальных/максимальных значений
- Таблица линеаризации с 32-мя опорными точками
Область применения
Одноканальный индикатор в панельном корпусе RIA452 обеспечивает мониторинг и визуализацию аналоговых значений измеряемых параметров. Реализован мониторинг насосов через цифровые входы сигналов состояния.
Индикатор RIA452 обеспечивает электропитание подключенных к нему двухпроводных датчиков, опция: искробезопасное исполнение. Произвольно программируемые реле (до восьми) обеспечивают мониторинг значений измеряемых величин. Реле могут работать в режимах обнаружения неисправности датчиков или приборов, а также управления дозированием и насосами (например, контроль чередующихся насосов)
Характеристики и спецификации
Принцип измерения
Индикаторы с блоком управленияПринцип измерения
Индикатор процесса с функцией управления насосомФункция
Дисплей
Питание
Переключатель
Отделение
Преобразование
Подсчет
РасчетДисплей
Многоцветный ЖК-дисплей
С подсветкой
ГистограммаПитание
90 ... 250 В перем. тока
20 ... 28 В перем. тока
20 ... 36 В пост. токаВход
1 аналоговый (U, I, ТС, ТП, R)Выход
1 аналоговый (U, I)
1 блок питания преобразователяВыход
1 аналоговый (U, I)
1 блок питания преобразователяФункции программного обеспечения
Управление насосом
Линеаризация
Расчет расхода
Счетчик дозированияСертификаты
Для безопасных зон
FM
CSASIL
Не определеноПанельный монтаж
панельный монтаж
Принцип измерения
ДисплейФункция
Дисплей
Питание
Переключатель
Отделение
Преобразование
Подсчет
РасчетСертификаты
Соответствие стандарту UL Комп.
ATEX Ex i
FM USA IS
FM USA NI
CSA IS
CSA NI
TIIS Ex iaВход
1 x аналоговый (U, I, RTD, TC, R)Выход
1 аналоговый (U, I)
1 источник питания преобразователяРейленый выход
4...8 переключающих контактовВнешнее питание/питание по сигнальной цепи
90...250 В перем. тока
20...28 В перем. тока
20...36 В пост. токаГабаритные размеры
Панельный корпус:
96 x 96 x 161,3 мм
(3,78" x 3,78" x 6,35")Программное обеспечение (ПО)
Управление насосом
Линеаризация
Расчет расхода
Счетчик дозированияНастройка
3 кнопки
Интерфейс RS252 + ReadWin2000Дисплей
Многоцветный ЖК-дисплей
С подсветкой
Гистограмма
Endress+Hauser RIA452 (техническое описание)
