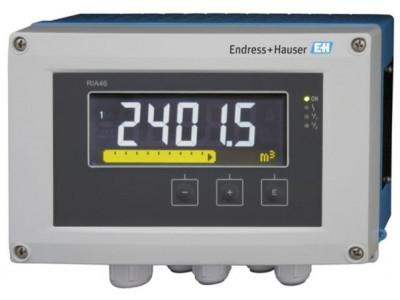

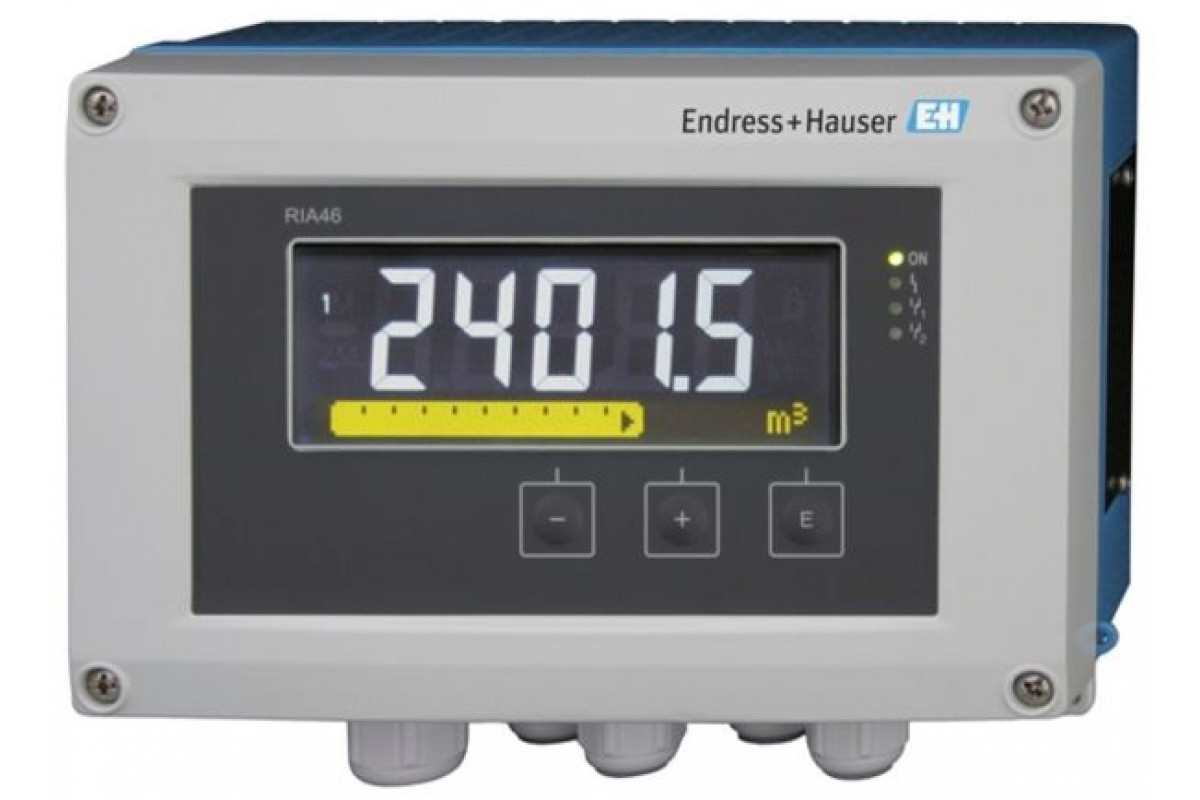

Многофункциональный полевой индикатор для контроля и индикации значений аналоговых измеряемых величин
Краткие характеристики RIA46
Вход
2 универсальных (I, U, R, ТС, ТП)Выход
2 аналоговых выхода (I, U) 1 выход с питанием по сигнальной цепиВыход
2 аналоговых выхода (I, U) 1 выход с питанием по сигнальной цепиДисплей
Цветной ЖК-дисплей с подсветкой
Белый/черный/желтый
Гистограмма
Единица измерения
Название
Текстовые аварийные/предупреждающие сообщенияПитание
20...250 В пост./перем. тока
Преимущества
- 5-значный 7-сегментный ЖК-дисплей с подсветкой
- 1 или 2 универсальных входа
- 2 реле (дополнительно)
- Сохранение минимальных и максимальных значений
- 1 или 2 расчетных значения и таблица линеаризации
- Цифровой выход для сигнала состояния (открытый коллектор)
- Сертификация SIL2 (опция)
Область применения
Полевой индикатор RIA46 имеет дисплей, аналоговые входы для сигналов процесса и статуса, аналоговые и цифровые выходные сигналы, а также интерфейс для настройки. Подключенные датчики могут получать питание от сигнальной цепи. Все измеренные и рассчитынные показатели доступны в качестве источника сигналов для дисплея, выходов. реле и интерфейса.
- Запись данных и наблюдение за состоянием процесса
- Контроль процесса
- Настройка и наблюдение за сигналами
Характеристики и спецификации
Принцип измерения
Индикаторы с блоком управленияПринцип измерения
Полевой индикатор с блоком управленияФункция
Дисплей
Питание по сигнальной цепи
Функции преобразователя
Барьер
Изоляция сигнала
Расчет
Аварийная сигнализация о предельных значенияхДисплей
Цветной ЖК-дисплей с подсветкой
Белый/черный/желтый
Гистограмма
Единица измерения
Название
Текстовые аварийные/предупреждающие сообщенияПитание
20...250 В пост./перем. токаВход
2 универсальных (I, U, R, ТС, ТП)Выход
2 аналоговых выхода (I, U) 1 выход с питанием по сигнальной цепиВыход
2 аналоговых выхода (I, U) 1 выход с питанием по сигнальной цепиФункции программного обеспечения
Линеаризация
Минимальное значение на канал
Максимальное значение на канал
Расчет
Мониторинг значения диапазонаСертификаты
ATEX II (1) GD [Ex ia] 4C
CSA AIS
NI/I/2 ABCDEFG/T4
FM AIS
NI/I/2 ABCDEFG/T4SIL
2Панельный монтаж
полевой
Принцип измерения
ДисплейФункция
Отображение
Питание по сигнальной цепи
Функции преобразователя
Барьер
Изолятор
Вычислитель
Сигнализация предельных значенийСертификаты
ATEX II (1) GD [Ex ia] 4C
CSA AIS, NI/I/2 ABCDEFG/T4
FM AIS, NI/I/2 ABCDEFG / T4Вход
2 универсальных (I, U, R, ТС, ТП)Выход
2 аналоговых выхода (I, U) 1 выход с питанием по сигнальной цепиРейленый выход
2 x переключающих контакта, 1x открытый коллекторВнешнее питание/питание по сигнальной цепи
20...250 В пост./перем. токаГабаритные размеры
Полевой корпус:
199 x 133 x 96 мм
(7,83" x 5,24" x 3,78")Программное обеспечение (ПО)
Линеаризация
Мин. значение на канал
Макс. значение на канал
Вычисление
Мониторинг значенийНастройка
3 клавиши
Интерфейс CDI-USB для ПК + программное обеспечение для настройки FieldCareДисплей
Многоцветный ЖК-монитор с подсветкой
Белый/Черный/Желтый
Гистограмма
Единицы измерения
TAG
Текстовые предупреждения
