Индикация до 8 значений процесса или расч. значений из протокола FOUNDATION Fieldbus™ или PROFIBUS® PA
Краткие характеристики RID14
Вход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAВыход
Не определеноДисплей
Высококонтрастный ЖК-дисплей с подсветкой, с гистограммой
Название/ЕИПитание
Не определено
Преимущества
- Поддерживается простая и стандартизованная связь по протоколу Fieldbus.
- Режим прослушивания – до 8 входных сигналов или цифровых сигналов состояния
- Яркий ЖК-дисплей с подсветкой: отображение гистограммы, диагностических символов и поля произв. текста
- Не требуется внешний источник питания
- Международные сертификаты
Область применения
Индикатор Fieldbus в 8 входными каналами и протоколом FOUNDATION Fieldbus™ или PROFIBUS® PA для отображения параметров процесса и рассчитанных значений.
Характеристики и спецификации
Принцип измерения
ДисплейФункция
Отображаемые значения
Расширенная диагностикаСертификаты
ATEX Ex ia
ATEX Ex d
FM
CSA
IECEx Ex ia
IECEx Ex d
IECEx Ex tDВход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAГабаритные размеры
Полевой корпус:
132 x 135 x 106 мм
(5,2" x 5,31" x 4,17")Программное обеспечение (ПО)
Режим прослушивания
Для Foundation Fieldbus – также взаимное соединение функциональных блоков:
Блок дисплея преобразователя
Блок расширенной диагностики
2 x селектор входа
Арифметический блок
Блок интегратора
Блок PIDНастройка
Foundation Fieldbus: посредством цифровой шины
PROFIBUS PA: DTM и FieldCare или DIP-переключатели на приборе
Аппаратная защита от записиДисплей
Высококонтрастный ЖК-дисплей с подсветкой, с гистограммой
Название/ЕИНапряжение
9-32 В DC, независ. от полярности
Принцип измерения
Индикаторы FieldbusПринцип измерения

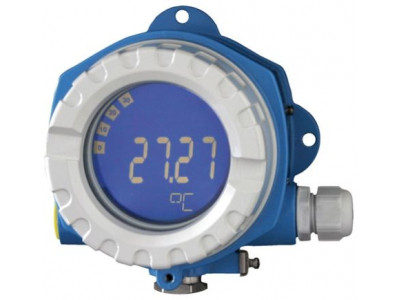

8-канальный полевой индикатор для цифровых шинФункция
Отображаемые значения
Расширенная диагностикаДисплей
Высококонтрастный ЖК-дисплей с подсветкой, с гистограммой
Название/ЕИПитание
Не определеноВход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAВыход
Не определеноВыход
Не определеноФункции программного обеспечения
Режим прослушивания
Для Foundation Fieldbus – также взаимное соединение функциональных блоков:
Блок дисплея преобразователя
Блок расширенной диагностики
2 селектора входа
Арифметический блок
Блок интегратора
Блок PIDСертификаты
ATEX Ex ia
ATEX Ex d
FM
CSA
IECEx Ex ia
IECEx Ex d
IECEx Ex tDSIL
Не определеноПанельный монтаж
полевой
Endress+Hauser RID14 (техническое описание)
