Индикация до 8 значений процесса или расчетных значений из протокола FOUNDATION Fieldbus™ или PROFIBUS® PA

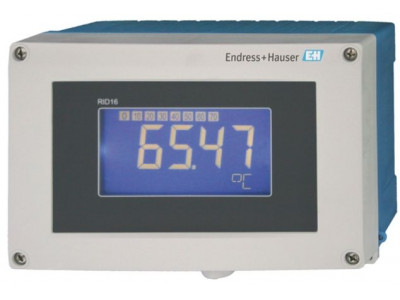

Краткие характеристики RID16
Вход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAВыход
Не определеноДисплей
Высококонтрастный ЖК-дисплей с подсветкой, с гистограммой
Название/ЕИПитание
Не определено
Преимущества
- Поддерживается простая и стандартизованная связь по протоколу Fieldbus.
- Режим прослушивания – до 8 аналоговых каналов или цифровых сигналов состояния
- Яркий ЖК дисплей с подсветкой с гистограммой, диагностическими символами и текстовым полем
- Не требуется внешний источник питания
- Международные сертификаты
Область применения
Полевой индикатор с 8 каналами для входящих сигналов и протоколом FOUNDATION Fieldbus™ или PROFIBUS® PA для отображения значений процесса и измеряемых значений.
Характеристики и спецификации
Принцип измерения
Индикаторы FieldbusПринцип измерения
8-канальный полевой индикатор для цифровых шинФункция
Отображаемые значения
Расширенная диагностикаДисплей
Высококонтрастный ЖК-дисплей с подсветкой, с гистограммой
Название/ЕИПитание
Не определеноВход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAВыход
Не определеноВыход
Не определеноФункции программного обеспечения
Режим прослушивания
Для Foundation Fieldbus – также взаимное соединение функциональных блоков:
Блок дисплея преобразователя
Блок расширенной диагностики
2 селектора входа
Арифметический блок
Блок интегратора
Блок PIDСертификаты
ATEX Ex ia
FM
CSA
IECEx Ex iaSIL
Не определеноПанельный монтаж
полевой
Принцип измерения
ДисплейФункция
Отображаемые значения
Расширенная диагностикаСертификаты
ATEX Ex ia
FM
CSA
IECEx Ex iaВход
Протокол Foundation Fieldbus
Протокол PROFIBUS PAГабаритные размеры
Полевой корпус:
199 x 133 x 96 мм
(7,83" x 5,24" x 3,78")Программное обеспечение (ПО)
Режим прослушивания
Для Foundation Fieldbus – также взаимное соединение функциональных блоков:
Блок дисплея преобразователя
Блок расширенной диагностики
2 x селектор входа
Арифметический блок
Блок интегратора
Блок PIDНастройка
Foundation Fieldbus: посредством цифровой шины
PROFIBUS PA: DTM и FieldCare или DIP-переключатели на приборе
Аппаратная защита от записиДисплей
Высококонтрастный ЖК-монитор с подсветкой, функция построение гистограмм, отображение TAG и единиц измерения.Напряжение
9-32 В DC, независ. от полярности
Endress+Hauser RID16 (техническое описание)
