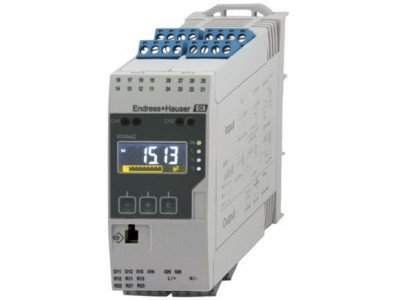

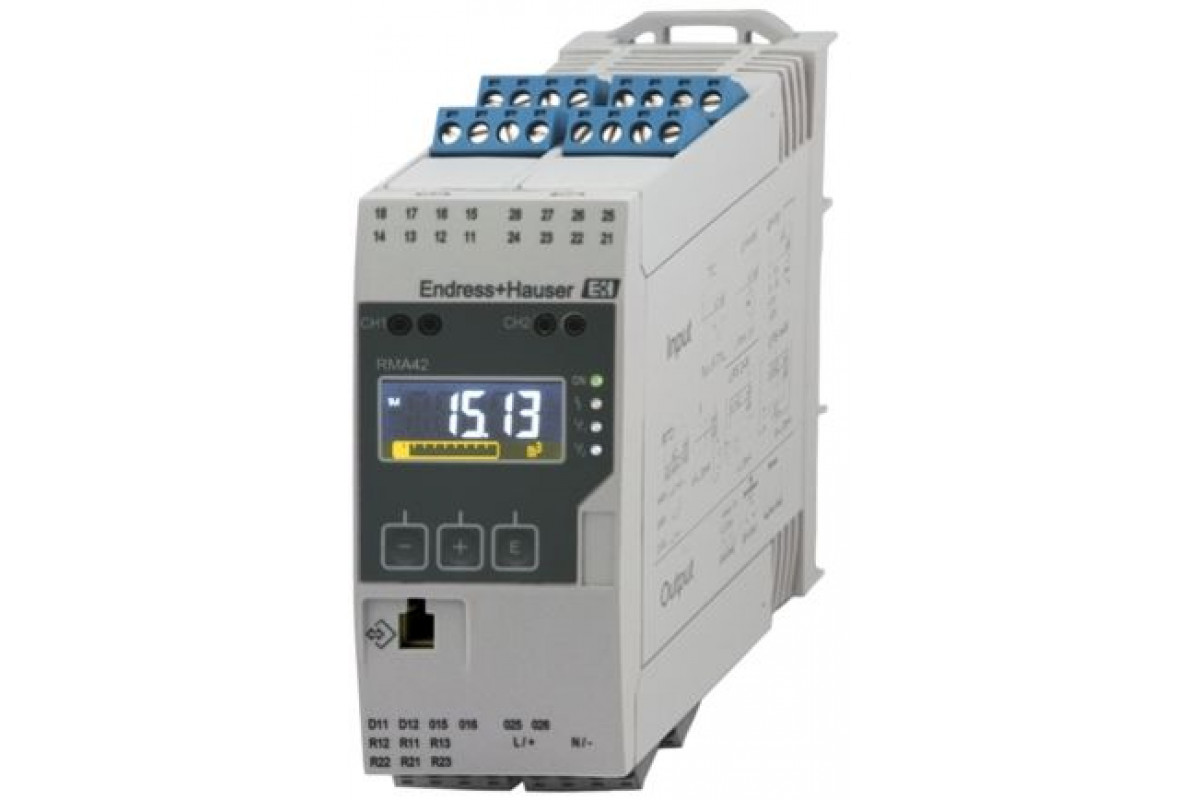

Индикатор, блок питания, барьер иреле предельных значений в одном устройстве!
Краткие характеристики RMA42
Вход
2 универсальных (ток, напряжение, R, ТС, ТП, сопротивление)Выход
2 аналоговых (ток, напряжение)Выход
2 x аналоговых выхода (ток, напряжение)Дисплей
ЖК-дисплей
7 сегментов
Многоцветный
Гистограмма
Название прибора
Изменение цвета в случае сбояПитание
Не определено
Преимущества
- Сертификация SIL2 (опция);
Морской сертификат
- 1 или 2 расчетных значения и таблица линеаризации
- Сохранение минимальных и максимальных значений
- 5-значный 7-сегментный ЖК-дисплей с подсветкой
- 1 или 2 универсальных входа
- 2 реле (дополнительно)
- Цифровой выход для сигнала состояния (открытый коллектор)
Область применения
Преобразователь процесса RMA42 является одновременно дисплеем, аналоговым входом для сигналов процесса и состояния, и интерфейсом для конфигурации. Подключенные датчики могут запитываться от встроенной системы питания по сигнальной цепи. все измеренные и рассчитанные значения доступны в качестве источника сигнала для дисплея, выходов, реле и интерфейса.
- Проектирование приборов и установки
- Операторные и шкафы
- Управление процессом, запись и мониторинг
- Регулировка и преобразование сигнала
- Защита от перелива (WHG)
Характеристики и спецификации
Принцип измерения
Преобразователь процессаПринцип измерения
Преобразователь процессаФункция
Универсальный преобразователь процесса и температуры с блоком управленияПитание по сигнальной цепи
Блок питания искробезопасного контура питания по сигнальной цепи 24 ВПитание
Не определеноВход
2 универсальных (ток, напряжение, R, ТС, ТП, сопротивление)Выход
2 аналоговых (ток, напряжение)Функции программного обеспечения
Встроенное программное обеспечение позволяет выполнять расчеты, линеаризацию, мониторинг предельного уровня
Мониторинг кабелей датчиков в соответствии с NAMUR NE43
Пакет прикладных программ: измерение перепада давленияСертификаты
ATEX
FM
NEPSI
CSA
CSA GP
UR C/US
морской сертификат
KTA
WHG, защита от перелива, ГерманияSIL
2Дисплей
ЖК-дисплей
7 сегментов
Многоцветный
Гистограмма
Название прибора
Изменение цвета в случае сбояИнтерфейс
Не определеноРазмеры (ШxВxГ)
45 x 115 x 118 мм (1,77" x 4,53" x 4,65")
Принцип измерения
ПреобразовательФункция
Универсальный преобразователь процесса и температуры с блоком управленияСертификаты
ATEX
FM
NEPSI
CSA
CSA GP
UL
Морской сертификат
KTA
Защита от переполнения German WHGВход
2 универсальных (ток, напряжение, R, ТС, ТП, сопротивление)Выход
2 x аналоговых выхода (ток, напряжение)Рейленый выход
2 релейных
1 с открытым коллекторомВнешнее питание/питание по сигнальной цепи
Блок питания искробезопасного контура питания по сигнальной цепи 24 ВГабаритные размеры
45 x 115 x 118 мм
(1,77" x 4,53" x 4,65")Программное обеспечение (ПО)
Встроенное программное обеспечение позволяет выполнять расчеты, линеаризацию, мониторинг предельного уровня
Мониторинг кабелей датчиков в соответствии с NAMUR NE43
Пакет прикладных программ: измерение перепада давленияНастройка
На месте эксплуатации с помощью трех кнопок
Настройка с помощью ПК посредством FieldCareДисплей
ЖК-индикатор
7-сегментный
Многоцветный
Гистограмма
Название+ЕИ
Изменение цвета при сбоеНапряжение
Источник питания широкого диапазона, 20...250 В перем./пост. токаКол-во контактов
.
Endress+Hauser RMA42 (техническое описание)
