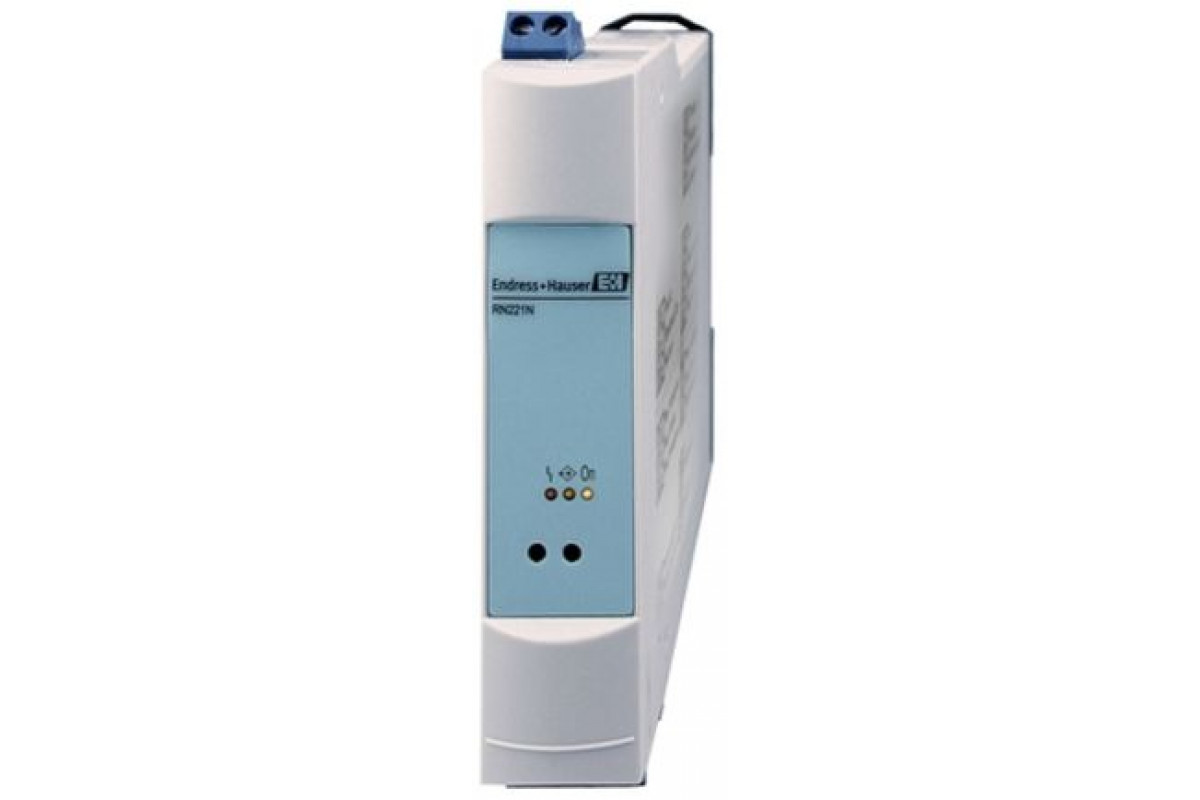

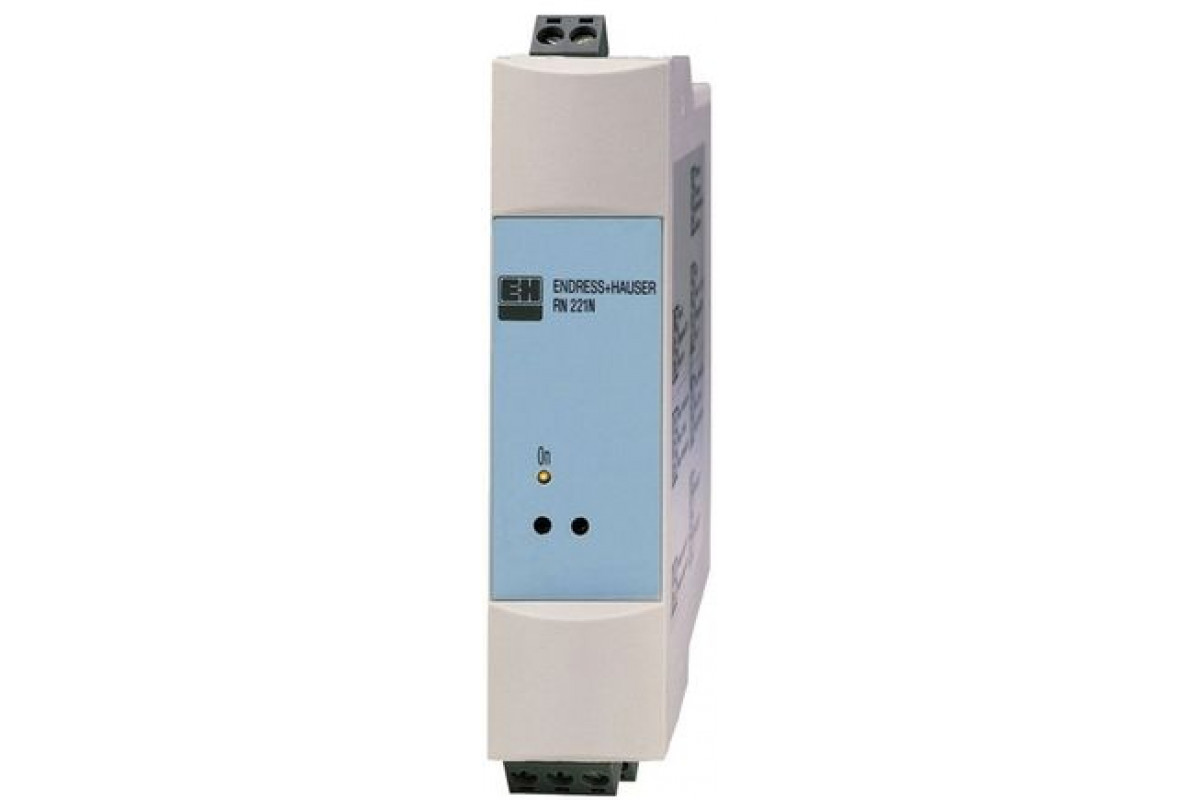

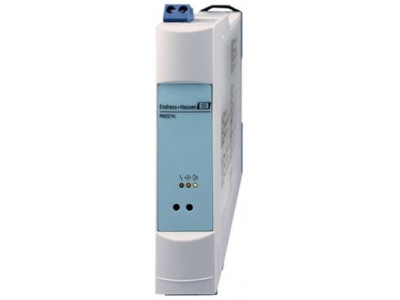

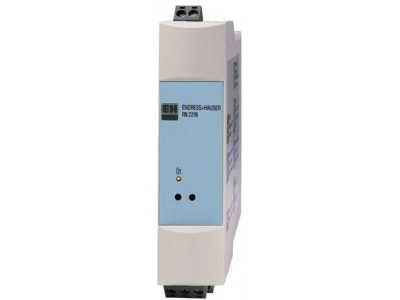

Активный барьер с блоком питания для безопасного разделения токовых цепей 4…20 мA
Краткие характеристики RN221N
Вход
1 аналоговый 4...20 мАВыход
1 x аналоговый выход
4...20 мАПитание
Не определено
Преимущества
- Осуществление электропитания подключенных датчиков
- Компактный корпус с креплением на DIN-рейке
- Международный, российский сертификат по взрывозащищенному исполнению; Сертификат морского регистра
- Поддерживает двунаправленную передачу по протоколу HART®. Коммуникационные гнезда для установки датчика HART®. Оценка статуса информации из подсоединенного трансмиттера с протоколом HART®.
- Автоматический выбор режима управления
- Мониторинг датчиков с системой раннего предупреждения
- Ручной или автоматический сброс контактов реле.
Область применения
- Гальваническая изоляция контуров 4...20 мА
- Развязка длинных контуров
- Питание 2 преобразователей
- Мониторинг интеллектуальных преобразователей с удобной системой оповещения
- Обеспечение искробезопасной цепи для применения во взрывоопасных зонах
Характеристики и спецификации
Принцип измерения
ПитаниеФункция
Активный барьер с питанием для безопасной развязки токовой цепи 4...20мАСертификаты
ATEX II(1)GD(Ex ia)IIC
FM USA IS
FM USA NI
CSA IS
CSA NI
IECEx Ex ia
TIIS Ex ia
GOST Ex i
Морской сертификат
SIL
Гигиенический WHGВход
1 x аналоговый вход
4...20 мАВыход
1 x аналоговый выход
4...20 мАРейленый выход
отсутствуетВнешнее питание/питание по сигнальной цепи
20...250 В DC/ACГабаритные размеры
22,5 x 110 x 112 ммНастройка
HART
Принцип измерения
Активный барьерПринцип измерения
Источник питанияФункция
Активный барьер искрозащиты с источником питания для безопасного разделения цепей с токами 4...20 мАПитание по сигнальной цепи
20...250 В пост./перем. токаПитание
Не определеноВнешнее питание/питание по сигнальной цепи
20...250 В пост./перем. токаВход
1 аналоговый 4...20 мАВыход
1 аналоговый 4...20 мАФункции программного обеспечения
Не определеноСертификаты
ATEX II(1)GD(Ex ia)IIC
FM USA IS
FM USA NI
CSA IS
CSA NI
IECEx Ex ia
GOST Ex i
Морской сертификат
SIL
Гигиенический сертификат WHGSIL
Не определеноНастройка
HART
Endress+Hauser RN221N (техническое описание)
