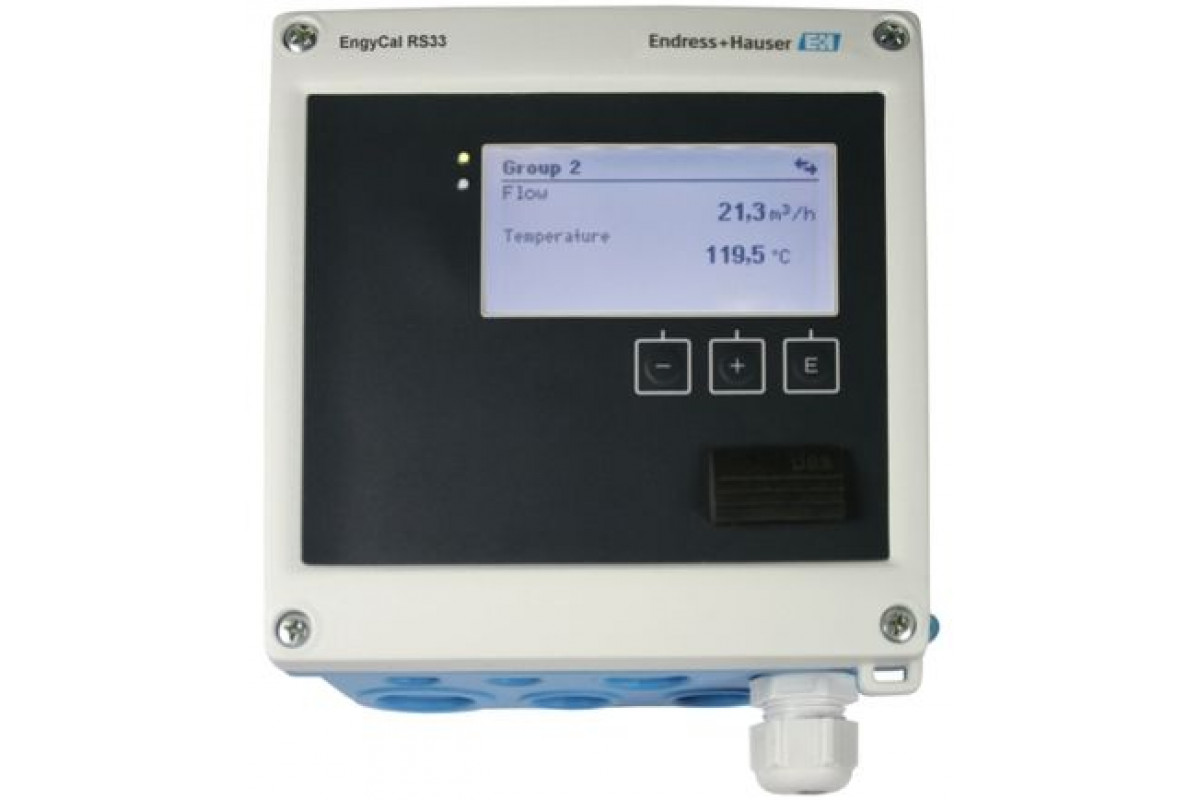

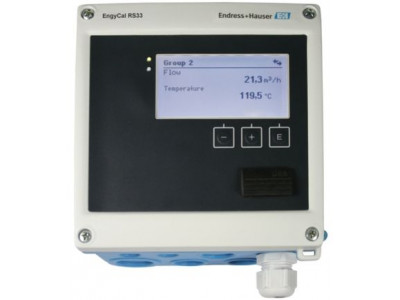

Steam calculator for recording steam mass and energy flow for saturated or superheated steam
Краткие характеристики RS33
Вход
1 импульсный/аналоговый для расхода
2 ТС/аналоговых для температуры и давления
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА
2 цифровых (с открытым коллектором)Дисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммРасчеты
IAPWS-IF97
Преимущества
- Compensation of differential pressure flow measurement
- Calculation according to international water steam tables
- Electronic matching of the temperature sensor (sensor-transmitter matching) with the arithmetic unit enables highly accurate temperature measurement
- Detailed data logging of current and counter values and of error messages, off-limit conditions and changes to operating parameters
- Standard models are suitable for connecting and supplying all common flow transmitters, temperature sensors and pressure sensors
- Remote readout via Ethernet and fieldbuses
- Deficit counter for transparency in case of error or alarm
Область применения
Recording and billing energy quantities in steam applications (steam heat quantity, steam heat differential). Typical applications include:
- Food industry
- Chemical industry
- Pharmaceutical industry
- Power plants
- Building systems and plant engineering
Характеристики и спецификации
Принцип измерения
Блок расчета энергииФункция
Мониторинг и тарификация энергопотребления при работе с насыщенным и перегретым паром (расход теплоты пара, разность теплоты); типичные области применения – пищевая промышленность, алкогольные напитки, химическая и фармацевтическая промышленность, электростанции, автоматизация в зданиях, модульные комбинацииСертификаты
CE, список UL, CSA GPВход
1 импульсный/аналоговый для расхода,
2 РДТ/аналоговых для температуры и давления,
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА,
2 цифровых (с открытым коллектором)Релейный выход
2xДополнительные источники питания
Низковольтное питание: 100...230 В перем. тока (-15% / +10%); Питание малым напряжением: 24 В пост. тока (-50% / +75%), 24 В перем. тока (±50%)Габариты (шxвxд)
144 x 144 x 103,1 мм
(5,67" x 5,67" x 4,06")Программное обеспечение
Расчетные значения:
Энергия, объем, плотность, энтальпия, перепад давления и расход;
Счетчики: объем, масса, энергия, счетчик при сбое
Опции: тариф 1, тариф 2 или отдельный расчет энергии нагрева, энергии охлаждения, энергетический балансНастройка
Управление с помощью трех кнопок на месте эксплуатации или посредством FieldCare; считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации), возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой, изменение цвета при аварийных событиях, активная площадь дисплея 70 x 34 ммДругое
электронная коррекция датчика температуры по коэффициентам CvD, журнал измеренных значений, журнал коммерческого учета, журнал событий, мониторинг предельных значенийВычисления
IAPWS-IF97
Принцип измерения
Блок расчета энергииПринцип измерения
Счетчик теплотыФункция
Мониторинг и тарификация энергопотребления при работе с насыщенным и перегретым паром (расход теплоты пара, разность теплоты.
Типичные области применения – пищевая промышленность и производство напитков, химическая и фармацевтическая промышленность, электростанции, автоматизация в зданиях, модульные комбинации.Расчеты
IAPWS-IF97Количество точек применения
Не определеноХранение данных
ДаСтандарты расчета
IAPWS-97Связь
веб-сервер
USB
Ethernet
Modbus RTU/TCP (ведомое устройство)
M-BusПитание
Не определеноПитание по сигнальной цепи
Низковольтное питание:
100...230 В перем. тока (-15% / +10%)
Питание малым напряжением:
24 В пост. тока (-50% / +75%)
24 В перем. тока (±50%)Класс защиты
IP65Вход
1 импульсный/аналоговый для расхода
2 ТС/аналоговых для температуры и давления
Питание по сигнальной цепи, 24 В пост. тока (+/-16%)Выход
1 x 4...20 мА
2 цифровых (с открытым коллектором)Размеры (ШxВxГ)
144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")Настройка
Управление с помощью трех кнопок на месте эксплуатации или посредством FieldCare
считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)
возможность выбора языкаДисплей
Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой
Изменение цвета при аварийных событиях
Активная площадь дисплея 70 x 34 ммФункции программного обеспечения
Расчетные значения:
Энергия, объем, плотность, энтальпия, перепад давления и расход;
Счетчики:
объем, масса, энергия, счетчик при сбое
Опции:
тариф 1, тариф 2 или отдельный расчет энергии нагрева, энергии охлаждения, энергетический балансСертификаты
CE
CSA GP
MID 004
OIML R75
Endress+Hauser RS33 (техническое описание)
