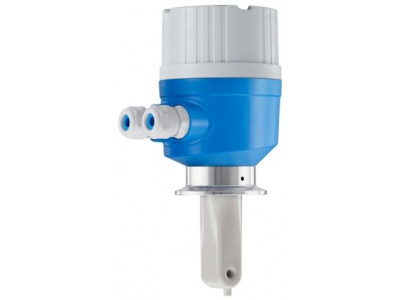

Система измерения электропроводности для гигиенических областей применения
Краткие характеристики Smartec CLD18
Диапазон измерения
200 мкСм/см...1000 мС/см
Константа ячейки k : 11,0/см 1/смРабочая температура
-10°C...110°C
(14°F...230°F)
Стерилизация: 130°C/6 бар абс. (макс. 60 мин)
(макс. 266°F/72,5 фунт/кв. дюйм при 87 psi макс. 60 мин)Рабочее давление
12 бар абс до 50°C (188,5 psi до 122°F )
7,75 бар абс при 110°C(112 psi при 230°F)
6 бар абс при 130°C до 60 мин
(87 psi при 266°F до 60 мин)
Преимущества
- Уникальное гигиеническое исполнение, позволяющее избежать загрязнения
- Сертификат 3A
- Соответствие требованиям EG 2023/2006 и 1935/2004
- Возможность использования CIP (безразборной очистки)
- Компактная конструкция с возможностью установки в небольших трубах без ограничения потока
Область применения
Гигиеничное устройство Smartec CLD18 для измерения электропроводности в пищевой промышленности:
- Контроль CIP-промывки (промывка на месте) в обратном канале
- Контроль концентрации при повторном использовании чистящих реагентов для CIP-промывки
- Мониторинг продукта в трубопроводных системах, станции бутылочного розлива, точности
- Мониторинг утечек
- Производство напитков
Используется со следующими протоколами и интерфейсами:
- 0.4...20 мА
Характеристики и спецификации
Принцип измерения
Индуктивные датчикиПрименение
Пищевая промышленность и пивоварениеХарактеристики
Специально предназначен для использования в производстве напитков, в частности для:
Разделение фаз, управление CIP-промывкой, управление концентрацией, мониторинг продукта, обнаружение протечек.Диапазон измерения
200 мкСм/см...1000 мС/см
Константа ячейки k : 11,0/см 1/смПринцип измерения
Индуктивное измерение проводимостиКонструкция
Гигиеническая конструкция с материалом virgin PEEK, имеющим сертификат FDAМатериал
Датчик: PEEK
Присоединение к процессу 1.4435/316L
Уплотнение: EPDMРабочая температура
-10°C...110°C
(14°F...230°F)
Стерилизация: 130°C/6 бар абс. (макс. 60 мин)
(макс. 266°F/72,5 фунт/кв. дюйм при 87 psi макс. 60 мин)Рабочее давление
12 бар абс до 50°C (188,5 psi до 122°F )
7,75 бар абс при 110°C(112 psi при 230°F)
6 бар абс при 130°C до 60 мин
(87 psi при 266°F до 60 мин)Датчик температуры
Pt 1000 (класс B)Подключение
Молочная труба, асептический фитинг DN40 и DN50, зажим 2" ISO 2852, SMS-2", Varivent N DN 40-125
Резьба G1 1/2 SS, G1 1/2 PVC , Накидная гайка 2 1/4 дюйма PVCСтепень защиты
IP69Выходной сигнал
Электропроводность и температура.0/4...20 мАДополнительные сертификаты
3A, FDA, EHEDG
Регламент EC 1935/2004
Endress+Hauser Smartec CLD18 (техническое описание)
