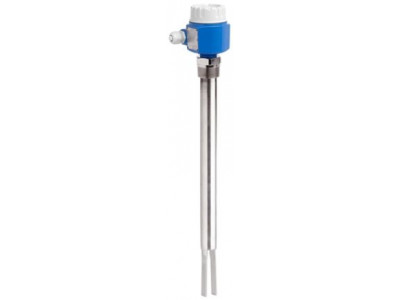

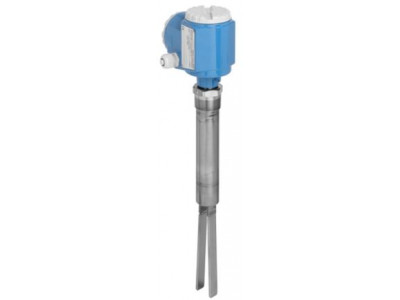

Универсальный датчик предельного уровня для мелкозернистых сыпучих продуктов, а также для взрывоопасных зон
Краткие характеристики Soliphant М FTM51
Рабочая температура
-50°C ... 280°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...25 бар
(Вакуум...360 фунт/кв. дюйм)Мин. плотность измеряемого продукта
10 г/л (8 г/л по запросу)
Преимущества
- SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508)
- Отсутствие движущихся механических деталей: эксплуатация без необходимости технического обслуживания
- Устойчив к внешней вибрации и образованию отложений
- Различные выходные сигналы, например: NAMUR, реле, тиристор и PFM для оптимального внедрения в систему управления процессами
- Возможность отображения образования отложений и истирания. Возможность настройки плотности и задержки срабатывания
- Возможность выбора полированного датчика или датчика со специальным покрытием
Область применения
Универсальный вибрационный датчик предельного уровня для мелкозернистых сыпучих продуктов и порошков.
- Подключения к процессу: резьбовые, фланцевые и гигиенические подключения (Tri-Clamp)
- Температура: -50 до +280°C
- Давление: -1 до +25бар
- Длина сенсора: 300мм до 4,000мм
- Материал сенсора: 316L (3,2µm, 0,8 µm, Покрытие PTFE, покрытие ETFE )
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, сыпучие продуктыХарактеристики/Применение
Датчик предельного уровня для мелкозернистых сыпучих продуктов и порошка
Вилочный датчик
Универсальный
Не требует калибровки
Работоспособность не зависит от налипаний и внешней вибрации
Прочный
Состояние переключения можно наблюдать снаружи
Удлинительная трубкаДоп.информация
Обнаружение налипания продукта и коррозии
Раздельное исполнение
доступно 3 температурных исполнения
Функциональная безопасность соотв. SIL 2Питание / Коммуникация
DC PNP 3х-проводн.
AC 2х-проводн.
19...253В AC / 19В...55В DC 2 релейных контакта
8/16мА
NAMUR
ЧИМТемпература окружающей среды
-50°C ... 70°CРабочая температура
-50°C ... 280°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...25 бар
(Вакуум...360 фунт/кв. дюйм)Мин. плотность измеряемого продукта
10 г/л (8 г/л по запросу)Смачиваемые части
выбор:
316L 3,2 мкм
316L 0,8 мкм
316L с покрытием PTFE (для предотвращения образования отложений)
316L с покрытием ETFE (для предотвращения коррозии)Присоединение к процессу
Резьба
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
Фланец EN DN50...DN100
Фланец ASME 2"...4"
Фланец JIS 50A...100AГигиеническое присоединение к процессу
Tri-Clamp ISO2852Длина датчика
300 ... 4000мм
(6000мм по запросу)Связь
DC PNP 2х-проводн.
AC тиристор
DPDT реле
8/16мА
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EACСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1Опции
Стеклянная крышка
Температурная проставка
EN10204-3.1Компоненты
ЧИМ: FTL325P, FTL375P
NAMUR: FTL325N, FTL375NДиапазон применения
Размер частиц > 10мм
Endress+Hauser Soliphant М FTM51 (техническое описание)
