Ударопрочный датчик предельного уровня для мелкозернистых сыпучих продуктов, а также для взрывоопасных зон

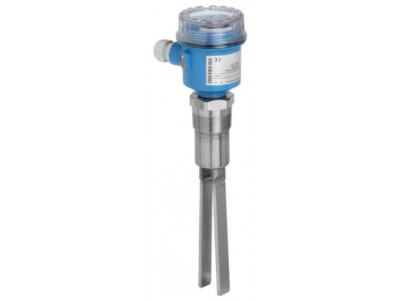

Краткие характеристики Soliphant M FTM50
Рабочая температура
-50°C ... 280°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...25 бар
(Вакуум...360 фунт/кв. дюйм)Мин. плотность измеряемого продукта
10 г/л (8 г/л по запросу)
Преимущества
- SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508)
- Отсутствие движущихся механических частей: исключается износ, обеспечивается длительный срок эксплуатации
- На результаты измерения не влияют налипания или внешние вибрации
- Различные электронные вставки, например: NAMUR, реле, тиристор и PFM для оптимальной интеграции в систему управления процессами
- Возможность отображения образования отложений и истирания Возможность настройки плотности и задержки срабатывания
- Возможность выбора полированного датчика или датчика со специальным покрытием
- Обнаружение налипаний и коррозии
Область применения
Датчик предельного уровня для мелкозернистых и порошкообразных сыпучих продуктов.
- Присоединение к процессу: резьба, фланцы и гигиенические присоединения (Tri-Clamp)
- Температура: -50 ... +280°C
- Давление: -1 ... +25 бар
- Длина датчика: 145мм, 200мм
- Материал датчика: 316L (3,2мкм, 0,8мкм, PTFE покрытие, ETFE покрытие)
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, сыпучие продуктыХарактеристики/Применение
Датчик предельного уровня для мелкозернистых сыпучих продуктов и порошка
Вилочный датчик
Универсальный
Не требует калибровки
Работоспособность не зависит от налипаний и внешней вибрации
Прочный
Состояние переключения можно наблюдать снаружи
КомпактныйДоп.информация
Обнаружение налипания продукта и коррозии
Раздельное исполнение
Доступно 3 температурных исполнения
Функциональная безопасность соотв. SIL 2Питание / Коммуникация
10-55В DC PNP 3х-проводн.
19-253В AC 2х-проводн.
19...253В AC / 19В...55В DC 2 релейных контакта
8/16мА
NAMUR
ЧИМТемпература окружающей среды
-50°C ... 70°CРабочая температура
-50°C ... 280°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...25 бар
(Вакуум...360 фунт/кв. дюйм)Мин. плотность измеряемого продукта
10 г/л (8 г/л по запросу)Смачиваемые части
выбор:
316L 3,2 мкм
316L 0,8 мкм
316L с покрытием PTFE (для предотвращения образования отложений)
316L с покрытием ETFE (для предотвращения коррозии)Присоединение к процессу
Резьба
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
Фланец EN DN50...DN100
Фланец ASME 2"...4"
Фланец JIS 50A...100AГигиеническое присоединение к процессу
Tri-Clamp ISO2852Длина датчика
Стандарт: 200мм
Укороченное исполнение: 145ммСвязь
DC PNP 2х-проводн.
AC тиристор
DPDT реле
8/16мА
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EACСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1Опции
Стеклянная крышка
Температурная проставка
EN10204-3.1Компоненты
ЧИМ: FTL325P, FTL375P
NAMUR: FTL325N, FTL375NДиапазон применения
Размер частиц > 10мм
Endress+Hauser Soliphant M FTM50 (техническое описание)
