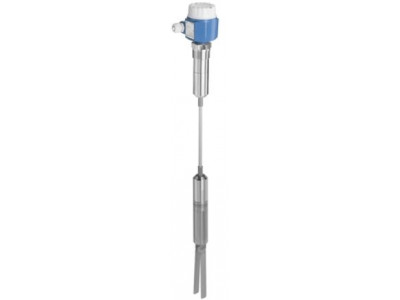

Прочный датчик предельного уровня с тросовым удлинителем для мелкозернистых сыпучих продуктов; для взрывоопасных зон
Краткие характеристики Soliphant M FTM52
Рабочая температура
-40°C ...80 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...2 бар
(Вакуум...30 фунт/кв. дюйм)
макс. 6 бар / 80 фунт/кв. дюйм для EExd/EExdeМин. плотность измеряемого продукта
10 г/л (8г/л по запросу)
Преимущества
- SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508)
- Нет механически двужущихся частей, соответственно, нет необходимости в техническом обслуживании
- На результаты измерения не влияют налипания или внешние вибрации
- Различные электронные вставки: например, NAMUR, реле, тиристор и PFM для оптимального внедрения в систему управления процессами
- Возможность отображения образования отложений и истирания, а также настройки плотности и задержки срабатывания
- Возможность выбора полированного датчика или датчика со специальным покрытием
- Датчик с обнаружением налипаний и коррозии.
Область применения
Датчик предельного уровня для мелкозернистых и порошкообразных сыпучих продуктов.
- Присоединения к процессу: резьба, фланцы и гигиенические присоединения (Tri-Clamp)
- Температура: -40 ... +80°C
- Давление: -1 ... +2 бар
- Длина датчика: 750мм ... 20,000мм
- Материал датчика: 316L (3,2мкм, 0,8мкм, PTFE покрытие)
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, сыпучие продуктыХарактеристики/Применение
Датчик предельного уровня для мелкозернистых сыпучих продуктов и порошка
Вилочный датчик
Универсальный
Не требует калибровки
Работоспособность не зависит от налипаний и внешней вибрации
Прочный
Состояние переключения можно наблюдать снаружи
Тросовый удлинительДоп.информация
Обнаружение коррозии и налипания
Раздельное исполнение
Достпуны 3 температурных исполнения
SIL 2Питание / Коммуникация
10-55В DC PNP 3х-проводн.
19-253В AC 2х-проводн.
19...253В AC / 19...55В DC 2 релейных контакта
8/16мА
NAMUR
ЧИМТемпература окружающей среды
-50°C ... 70°CРабочая температура
-40°C ...80 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...2 бар
(Вакуум...30 фунт/кв. дюйм)
макс. 6 бар / 80 фунт/кв. дюйм для EExd/EExdeМин. плотность измеряемого продукта
10 г/л (8г/л по запросу)Смачиваемые части
Выбор датчика: 316L 3,2 мкм
316L 0,8 мкм
316L с покрытием PTFE (для предотвращения образования отложений)
Трос: PUR, силиконМакс. прочность на растяжение
3000 НПрисоединение к процессу
Резьба
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
Фланец EN DN50...DN100
Фланец ASME 2"...4"
Фланец JIS 50A...100AГигиеническое присоединение к процессу
Tri-Clamp ISO2852Длина датчика
750....20000ммСвязь
DC PNP 2х-проводная схема подключения
AC тиристор
DPDT реле
8/16мА
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EACСертификаты безопасности
SILОпции
Стеклянная крышка
Температурная прокладка EN10204-3.1Компоненты
ЧИМ: FTL325P, FTL375P
NAMUR: FTL325N, FTL375NДиапазон применения
Размер частиц > 10мм
Endress+Hauser Soliphant M FTM52 (техническое описание)
