Интеллектуальный интерфейсный модуль WirelessHART с источником питания для полевых устройств

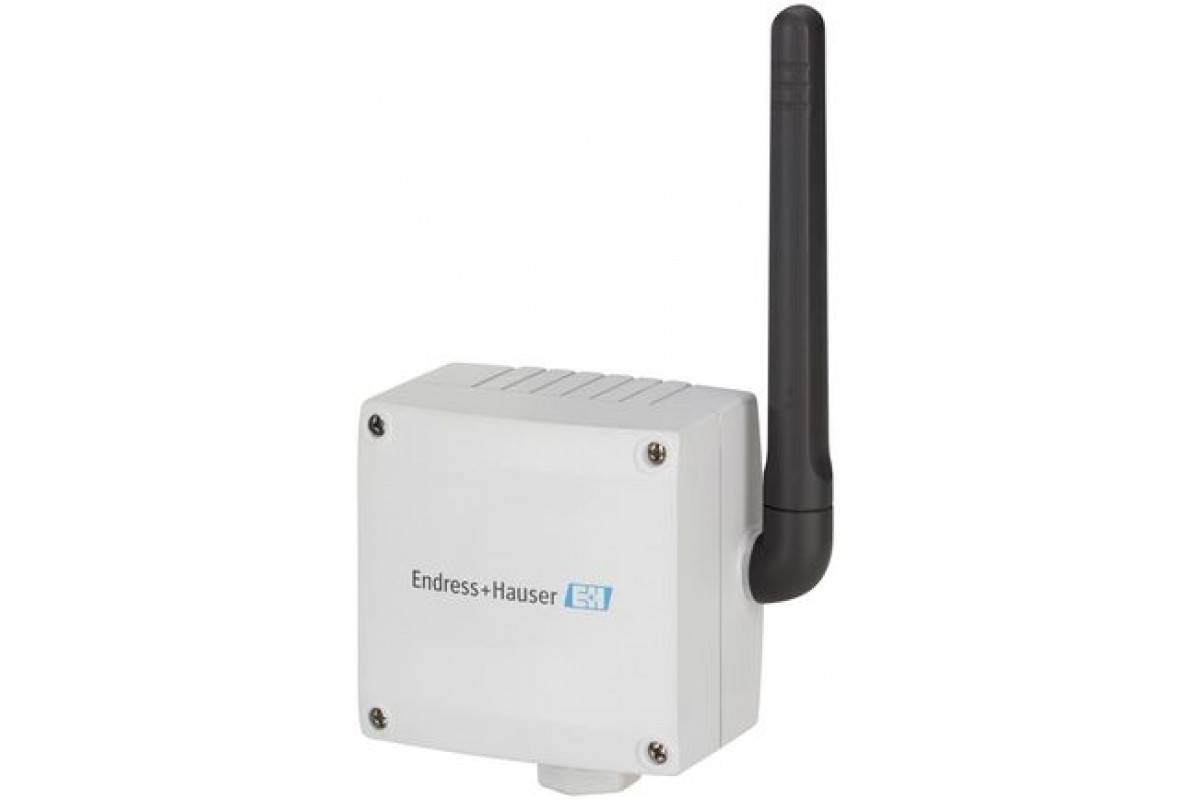

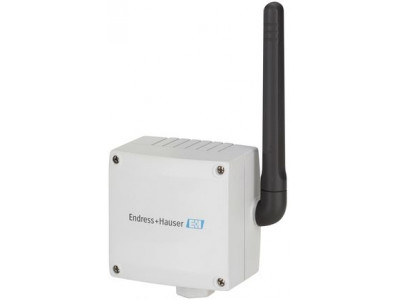

Адаптер WirelessHART Adapter SWA70 - интерфейсный модуль для беспроводной передачи сигналов 4 ... 20 мА/HART от подключенных полевых устройств в шлюз WirelessHART Fieldgate. Электропитание полевых приборов обеспечивается либо посредством батареи адаптера, либо электропитанием по месту. Адаптер WirelessHART может использоваться как во взрывоопасных, так и в безопасных зонах.

Краткие характеристики SWA70

Выход
Интерфейс связи: WirelessHART
Скорость передачи: номинальная 250 кБит/с
Рабочая частота: 2,4 ГГц (диапазон ISM)
Дальность связи при стандартных условиях:
Вне помещений 250 м, в помещениях 50 м
Дисплей
Встроенная индикация с помощью 3 светодиодов

Подробное описание SWA70

Преимущества

Оперативное обновление устройств HART в соответствии с беспроводной технологией WirelessHART
Быстрая интеграция полевых устройств 4 ... 20 мА в сеть WirelessHART
Возможность подключения к адаптеру SWA70 одного полевого устройства 4 ... 20 мА или до четырех полевых устройств HART в многоканальном режиме HART Multidrop
Поддержка пакетного режима и уведомления о событиях
Связь удаленных и труднодоступных устройств HART с диспетчерской без использования дорогостоящих кабелей
Упрощенное планирование, простая установка и быстрая интеграция

Область применения

Оптимизация процесса: подключение адаптера WirelessHART позволяет осуществлять мониторинг и оптимизацию различных отделов предприятия проще и экономичнее.

Мониторинг уровня в резервуарах и силосах: Измеренные значения и информация о состоянии прибора и батареи регулярно передается в систему более высокого уровня.

Мониторинг состояния предприятия: беспроводные устройства устанавливаются в особо важных точках завода, что позволяет обойти ограничения доступности и избежать затрат на подключение. Улучшенные потоки данных и диагностика повышают надежность и безопасность предприятия.

Характеристики и спецификации

Компоненты с беспроводной связью

Принцип измерения
WirelessHART
Функция
Интеллектуальный интерфейсный модуль WirelessHART, предназначенный для подключения к устройствам HART/4...20 мА
Сертификаты
Безопасная зона
ATEX II 2G Ex ia IIC T4/T3 Gb
ATEX II 2G Ex ia IIC T4/T3 Gb, ATEX II 2D Ex tb [ia] IIIC T60oC Db
CSA, общее назначение
CSA C/US IS, класс I, II, III, раздел 1, группа A-G; NI, класс I, раздел 2, AEx ia
IECEx Ex ia IIC T4/T3 Gb,
IECEx Ex tb [ia] IIIC T70oC Db, IECEx Ex ia IIC T4/T3 Gb
Вход
Одно соединение "точка-точка" с устройством HART, или
Одно соединение "точка-точка" с устройством 4...20 мА, или
До четырех полевых устройств HART, соединенных по многоточечной схеме (при использовании блока питания широкого диапазона).
Выход
Интерфейс связи: WirelessHART
Скорость передачи: номинальная 250 кБит/с
Рабочая частота: 2,4 ГГц (диапазон ISM)
Дальность связи при стандартных условиях:
Вне помещений 250 м, в помещениях 50 м
Внешнее питание/питание по сигнальной цепи
Специализированная батарея (литий-тионилхлорид) с длительным сроком службы
Внешнее питание перем./пост. тока 24...230 В
Блок питания постоянным током
Габаритные размеры
Ш x В x Г: 111,5 мм x 189,9 мм x 92,8 мм
Размеры в мм 25,4 мм = 1 дюйм
Программное обеспечение (ПО)
Прошивка ПО для функций мониторинга, питания, сбора данных с полевых приборов с выходным сигналом 4…20 мА/HART
Настройка
Настройка по месту с помощью клавиш. Настройка через ПК с помощью DTM-библиотек и программного обеспечения FieldCare или DD
Дисплей
Встроенная индикация с помощью 3 светодиодов
Напряжение
Специализированная батарея (литий-тионилхлорид) с длительным сроком службы
Для исполнений с электронной регулировкой питания:
Широкий диапазон напряжения питания: 24...230 В перем./пост. тока ± 10%, 50/60 Гц
Блок питания постоянного тока: 8...50 В пост. тока ± 10%
В случае сбоя внешнего питания беспроводная связь поддерживается в течение не менее 1 ч за счет внутреннего источника.
