Применение
- Агрессивные, налипающие или горячие среды
- Химическая и нефтехимическая промышленность
- Нефтегазовая промышленность
- Процессы под высоким давлением
Особенности
- Работа с высоким давлением до PN 400 / класс 2500
- Фланец с внутренней приварной мембраной
- Миниатюрные технологические присоединения
- Опционально поставляются присоединения с монтажом заподлицо
Мембранные разделители используются для защиты приборов измерения давления в жестких технологических условиях. В системах мембранных разделителей мембрана играет роль разделителя между прибором и измеряемой средой.
Давление передается на измерительный прибор через заполняющую жидкость, находящуюся внутри системы мембранного разделителя.
Для использования в применениях с высокими требованиями имеется широкий выбор конструкций, материалов и заполняющих жидкостей.

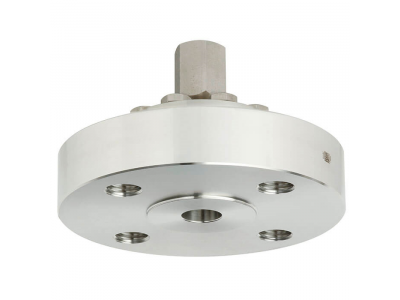

Мембранный разделитель модели 990.16 может работать при высоких значениях номинального давления до PN 400 / класс 2500.
Благодаря конструкции с внутренней мембраной можно реализовать высокоточные измерения, даже при миниатюрном фланцевом присоединении. С помощью поставляемых опционально присоединений, монтируемых заподлицо, рабочая сторона фланца может подвергаться технологической очистке.
Монтаж мембранного разделителя на измерительном приборе может выполняться как непосредственно, так и через охлаждающий элемент или гибкий капилляр (для высокотемпературных применений).
WIKA предлагает различные материалы, причем верхняя часть корпус мембранного разделителя и части, контактирующие с измеряемой средой, могут изготавливаться из одного и того же или различных материалов. В качестве альтернативы части, контактирующие с измеряемой средой, могут поставляться с покрытием.
WIKA 990.16 (техническое описание)
