Применение
- Для сборки (соединение напрямую, через охлаждающий элемент или капилляр) в комбинации с измерительным инструментом для низких диапазонов давлений и для дифференциального давления
- Для короззийных, загрязненных и горячих сред
- Контроль фильтров
- Измерение уровня
Особенности
- Мембрана внутри тела с большим объемом
- Специальные материалы возможны по запросу
- Малая температурная ошибка благодаря большому размеру мембраны (возможно изготовить прибор для малых диапазонов измерений)
- Широкий диапазон температуры благодаря большому внутреннему объему
- Встроенное промывочное кольцо (опционально)
Присоединение к процессу
Резьбовое
Номинальное давление
PN 100 с диаметром Ø 89 мм
Диапазон измерений
максимум 0 ... 100 бар
Верхняя часть
Нержавеющая сталь 316L
Мембрана
Нержавеющая сталь 316L, приварена к верхней части
Уплотнительное кольцо
PTFE (тефлон, до 260 °C)
Нижняя часть (присоединение к процессу)
Нержавеющая сталь 316L,
G ½, ½ NPT (внутренняя)
G ½ B, ½ NPT или M20 x 1.5 (внешняя)
Болты
Нержавеющая сталь 1.4571
Присоединение к измерительному инструменты
Присоединение напрямую (сварное)

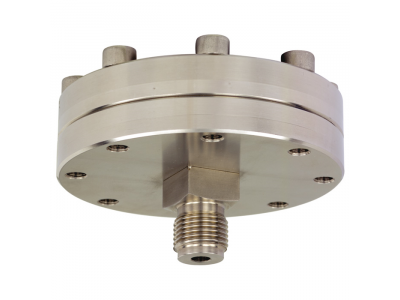

WIKA 990.40 (техническое описание)
