Применение
- Проектирование установок и приборостроение
- Управление усилием запрессовки и штамповки
- Контрольно-измерительная аппаратура
- Испытательные стенды
Особенности
- Диапазоны измерения от 0 … 1 кН до 0 ... 500 кН
- Легкость приложения силы
- Компактная конструкция, имеющая небольшие габаритные размеры
- Пылевлагозащита IP65
- Относительная погрешность нелинейности 1 % Fnom

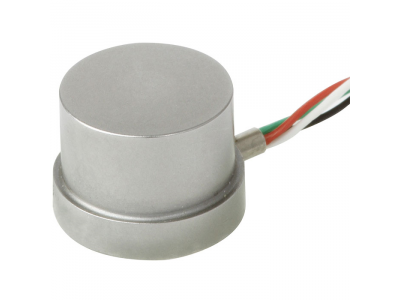

Миниатюрный тензодатчик сжатия предназначен для применения в условиях ограниченного пространства. Они используются для определения силы сжатия в самых разных применениях и подходят для статических и динамических измерений в лабораториях и испытательных стендах.
Сферический купол (сферическая поверхность приложения силы) позволяет очень легко прикладывать усилие. Обычное монтажное положение преобразователя силы горизонтальное или вертикальное. Преобразователь силы имеет защиту от водяных брызг и надежно работает даже в суровых условиях эксплуатации.
Примечание
Для предотвращения перегрузки полезно выполнять электрические соединения тензодатчика непосредственно в процессе установки и контролировать измеренные значения. Тензодатчики должны монтироваться на горизонтальной, гладкой и достаточно твердой поверхности. Сила к тензодатчику прикладывается в зоне сферической части, вертикально по оси тензодатчика.
Опции
Высокотемпературное исполнение с расширенным диапазоном номинальных температур
- Кабельный усилитель с выходом 4 ... 20 мА или 0 ... 10 В
- Кабели другой длины
WIKA F1224 (техническое описание)
