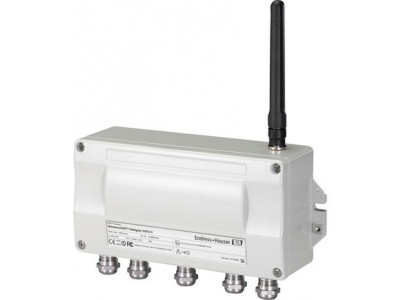

Интеллектуальный шлюз для беспроводных сетей WirelessHART, оснащенный интерфейсами Ethernet и RS-485
Краткие характеристики WirelessHART SWG70
Выход
Ethernet (10 BASE-T/10 BASE TX)
- Возможность конфигурирования для связи HART IP и MODBUS TCP
Последовательный интерфейс RS-485
- Возможность конфигурирования для связи по протоколу HART версии 7.0 или MODBUS RTU
Интерфейс EtherNet/IPДисплей
Встроено, 5 светодиодных индикаторов
Преимущества
- Простая пусконаладка и диагностика самоорганизующейся сети WirelessHART
- Передача измеренных значений от полевых устройств всистему верхнего уровня по стандартизированным протоколам MODBUS, EtherNet/IP, HART-IP или OPC
- Конфигурация и управление интеллектуальными полевыми устройствами с использованием FieldCare по беспроводной связи
- Гибкость эксплуатации шлюза даже во взрывоопасных зонах завода
Область применения
Оптимизация процесса, мониторинг резервуаров и силосов/Управление запасами, мониторинг состояния оборудования. Шлюз WirelessHART осуществляет преобразование и передачу данных измерения беспроводных приборов в формате, совместимом с другими системами.Посредством интерфейса Ethernet и последовательного интерфейса его можно подключать к хост-приложениям, таким как Plant Asset Management и инструменты SCADA.
Характеристики и спецификации
Принцип измерения
WirelessHARTФункция
Интеллектуальный шлюз для беспроводных сетей WirelessHART, оснащенный интерфейсами Ethernet и RS-485Сертификаты
Безопасная зона
ATEX II 3G Ex nA II T4
IECEx Ex nA nC IIC T4 Gc
FM, класс I, зона 2, AEx nA nC IIC T4 Gc
FM, класс I, зона 2, Ex nA nC IIC T4 GcВход
Коммуникационный протокол WirelessHART
Скорость передачи данных: ном. 250 кбит/с
Рабочая частота: 2.4 ГГц
Диапазон передачи данных при нормальных условиях:
вне помещения 250 м, внутри помещения 50 мВыход
Ethernet (10 BASE-T/10 BASE TX)
- Возможность конфигурирования для связи HART IP и MODBUS TCP
Последовательный интерфейс RS-485
- Возможность конфигурирования для связи по протоколу HART версии 7.0 или MODBUS RTU
Интерфейс EtherNet/IPВнешнее питание/питание по сигнальной цепи
20 ... 30 В DCГабаритные размеры
Ш x В x Г:
257 мм x 85 мм x 285 мм с кабельными вводами и антенной
257 мм x 85 мм x 115 мм без кабельных вводов и антенныПрограммное обеспечение (ПО)
Внутреннее ПО для работы в беспроводной сети передачи данных WirelessHART, включая модуль для веб-конфигурации.Настройка
Встроенное с помощью нажимных кнопок
Настройка посредством ПК:
- С помощью веб-браузера по Ethernet-соединению
- С помощью FieldCare по Ethernet-соедниению (HART IP CommDTM) или соединению RS-485 (S-MUX DTM)Дисплей
Встроено, 5 светодиодных индикаторовНапряжение
20...30 В DCНапряжение питания
<5 Вт
Endress+Hauser WirelessHART SWG70 (техническое описание)
