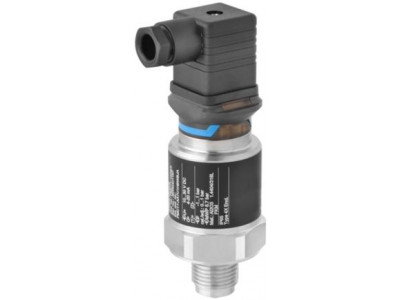

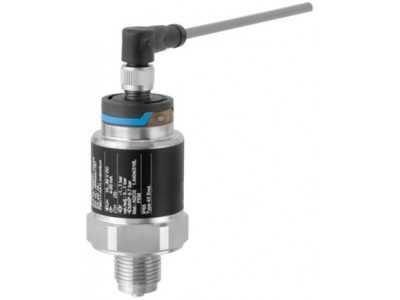

Бюджетный преобразователь давления с керамической мембраной для измерений в газах и жидкостях
Краткие характеристики Cerabar PMC11
Погрешность
0.5%Рабочая температура
-25 °C...+85 °C
(-13 °F...+185 °F)Диапазон измерения давления
+400 мбар...+40 бар
(+6 psi...+600 psi)Рабочий диапазон
+400 мбар...+40 бар
(+6 psi...+600 psi)
Преимущества
- Простая и быстрая установка не требующая настройки по месту эксплуатации благодаря исключительно компактной конструкции и преднастроенному диапазону измерения избыточного давления
- Основная погрешность измерения±0,5% от ДИ ивысокая долговременная стабильность обеспечивают высокое качество мониторинга стандартных процессов
- Емкостная (безмасляная) измерительная ячейка с высокой коррозионной и абразивной стойкостью и 100% тестового охвата при производстве гарантируют долговременную готовность процесса
Область применения
Преобразователь давления с безмасляным керамическим сенсором для измерения избыточного давления в газах и жидкостях.
- Присоединение к процессу: резьба
- Температура процесса: -25...+85°C
- Давление процесса: 80 мбар...+40 бар
- Основная погрешность измерения: ±0,5% от диапазона измерения
Характеристики и спецификации
Принцип измерения
Избыточное давлениеХарактеристики
Экономически эффективный преобразователь давления, емкостный датчик с керамической измерительной диафрагмойНапряжение питания
Аналоговый выход: 10…30 В пост. тока
0...10 В, выход: 12…30 В пост. токаПогрешность
0.5 %Длительная стабильность
0,2% ВПИ/годРабочая температура
-25 °C...+85 °C
(-13 °F...+185 °F)Температура окружающей среды
-40 °C...+70 °C
(-40 °F...+158 °F)Рабочий диапазон
+400 мбар...+40 бар
(+6 psi...+600 psi)Макс. избыточное давление
макс. 60 бар (900 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT 1/4, MNPT 1/2,
DIN13Связь
4...20 мА
0...10 ВСертификаты на конструкцию
EN10204-3.1 Отчет о заключительной проверке
Очищено от масла и смазки
Принцип измерения
Избыточное давлениеХарактеристики/Применение
Экономически эффективный преобразователь давления, емкостный датчик с керамической измерительной диафрагмойПитание / Коммуникация
Аналоговый выход:
10...30 В пост. тока
Выход 0...10 В:
12...30 В пост. токаПогрешность
0.5%Длительная стабильность
0,2% ВПИ/годТемпература окружающей среды
-40 °C...+70 °C
(-40 °F...+158 °F)Рабочая температура
-25 °C...+85 °C
(-13 °F...+185 °F)Рабочее давление абс. / макс. предел избыточного давления
макс. 60 бар (900 psi)Диапазон измерения давления
+400 мбар...+40 бар
(+6 psi...+600 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT 1/4, MNPT 1/2,
DIN13Связь
4...20 мА
0...10 ВСертификат по конструкции
EN10204-3.1 Отчет о заключительной проверке
Очищено от масла и смазки
Endress+Hauser Cerabar PMC11 (техническое описание)
