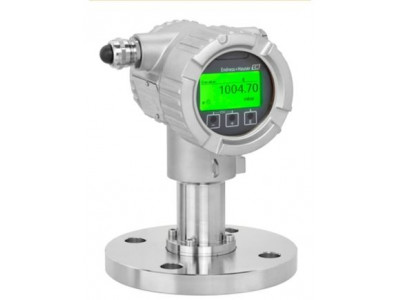

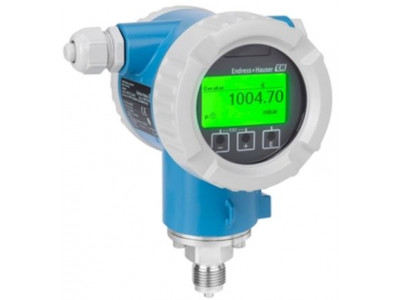

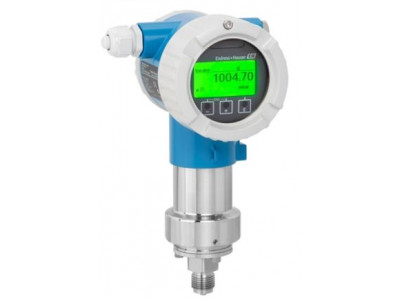

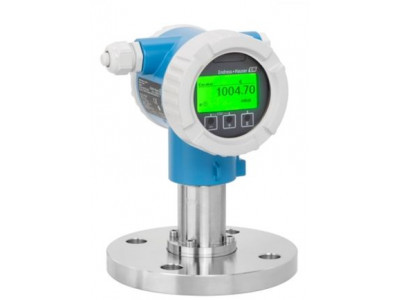

Smart pressure transmitter which detects process anomalies like changes in the loop characteristics

This transmitter belongs to the new Cerabar generation. The device is robust and can be remotely controlled via app on a tablet using a secure Bluetooth connection. It allows condition based maintenance as well.The software is designed to simplify the handling. Intuitive wizards guide the user through setup, proof tests and verification of the device.Heartbeat Technology offers verification and monitoring functions to detect unwanted anomalies e.g. changes in loop characteristics.

Краткие характеристики Cerabar PMC71B

Погрешность
Standard:
up to 0.05 %
Platinum:
up to 0.025 %
Рабочая температура
-40°C...+150°C
Диапазон измерения давления
100 mbar...40 bar
(1.5 psi...600 psi)
Смачиваемые части
Ceraphire ceramic
FKM, EPDM, HNBR,
Perlast, Kalrez, Chemraz
Материал мембраны процесса
Ceramic
Рабочий диапазон
100 mbar....40 bar
(1.5 psi...600 psi)

Подробное описание Cerabar PMC71B

Преимущества

With Heartbeat Technology you are able to verify the health of the device while the process is running.
Simple indication of device status - display changes from green to red when diagnostic messages occur
Reduce systematic failures - error free SIL commissioning and instrument guided proof testing
Wireless control of the device in hard to reach process areas with the SmartBlue App

Область применения

Pressure measuring range: up to 40 bar (600 psi)
Fully vacuum resistant up to +150°C (302°F) process temperature
Accuracy: up to +/- 0.025%

Характеристики и спецификации

Давление

Принцип измерения
Абсолютное и избыточное давление
Характеристики
Premium accuracy pressure transmitter with dry ceramic cell.
Intuitive and clear wizards for commissioning, proof tests and verification.
Напряжение питания
Ex d, Ex e, non-Ex:
10.5...35V DC
Ex i: 10.5...30V DC
Погрешность
Standard:
up to 0.05 %
Platinum:
up to 0.025 %
Длительная стабильность
0.05 % of URL/ year
0.08 % of URL/ 5 years
0.10 % of URL/ 10 years
Рабочая температура
-40°C...+150°C
Температура окружающей среды
-40°C...+85°C
Рабочий диапазон
100 mbar....40 bar
(1.5 psi...600 psi)
Наименьший калибруемый шаг шкалы
5 мбар
Сопротивление вакуума
0 мбар абс.
Макс. ширина перенастройки диапазона измерения
100:1
Макс. избыточное давление
60 бар (900 psi)
Присоединение к процессу
Резьба:
G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2
Фланец:
DN25...DN80,
NPS 1"...4"
Материал мембраны процесса
Ceramic
Материал прокладки
FKM, EPDM, HNBR, FFKM
Заполняющая жидкость:
none, dry measuring cell
Материал корпуса
Алюминий, 316L
Связь
4...20 мA HART
Сертификаты/Разрешения
ATEX, IEC Ex
Сертификаты на конструкцию
EN10204-3.1
Сертификаты на питьевую воду
NSF, KTW
Доп. информация
Heartbeat Technology,
Bluetooth® Operation and maintenance SmartBlue App,
LED Module,
RFID TAG for easy identification,
Plug and play functionalities,
HistoROM

Непрерывное измерение/жидкие продукты

Принцип измерения
Абсолютное давление и избыточное давление
Характеристики/Применение
Premium accuracy pressure transmitter with dry ceramic cell.
Intuitive and clear wizards for commissioning, proof tests and verification.
Доп.информация
Heartbeat Technology,
Bluetooth® Operation and maintenance SmartBlue App,
LED Module,
RFID TAG for easy identification,
Plug and play functionalities,
HistoROM
Питание / Коммуникация
Ex d, Ex e, non-Ex::
10.5...35V DC
Ex i: 10.5...30V DC
Погрешность
Standard:
up to 0.05 %
Platinum:
up to 0.025 %
Длительная стабильность
0.05 % of URL/ year
0.08 % of URL/ 5 years
0.10 % of URL/ 10 years
Температура окружающей среды
-40°C...+85°C
Рабочая температура
-40°C...+150°C
Рабочее давление абс. / макс. предел избыточного давления
60 бар
Диапазон измерения давления
100 mbar...40 bar
(1.5 psi...600 psi)
Смачиваемые части
Ceraphire ceramic
FKM, EPDM, HNBR,
Perlast, Kalrez, Chemraz
Присоединение к процессу
Резьба:
G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2
Фланец:
DN25...DN80,
NPS 1"...4"
Макс. значение измерения
400м H2O
Связь
4...20 мA HART
Сертификаты/Нормативы
ATEX, IEC Ex
Сертификат по конструкции
EN 10204-3.1
Сертификаты на работу с питьевой водой
NSF, KTW
Метрологические сертификаты и нормативы
MID
Опции
Сенсорное управление
Диапазон применения
Measuring cell: ceramics
If pressurized, possibly
use differential pressure
measurement with two
pressure transmitters
(electronic dp). Observe
ratio head pressure :
hydrostatic pressure
