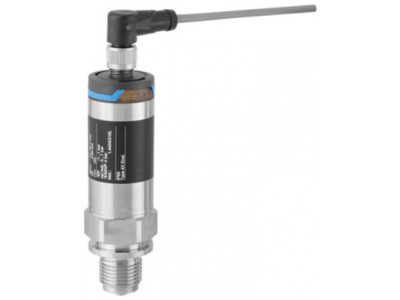

Экономичный преобразователь давления с металлическим датчиком для выполнения измерений в газах и жидкостях
Краткие характеристики Cerabar PMP11
Погрешность
0.5%Рабочая температура
-25…+85 °C
(-13…+185 °F)Диапазон измерения давления
400 мбар...+40 бар
(6...+600 psi)Рабочий диапазон
400 мбар...+40 бар
(6...+600 фунт/кв. дюйм)
Преимущества
- Простые и быстрые операции установки и настройки на месте эксплуатации благодаря компактной конструкции и настраиваемым диапазонам измерения
- Основная погрешность до ±0,5%, а также высокая долговременная стабильность и повторяемость, обеспечивающие высокое качество мониторинга стандартных процессов
- Высокая эксплуатационная готовность процессов, обусловленная обязательным использованием стали 316L и 100% тестовым охватом в ходе производства
Область применения
Преобразователь давления с металлической мембраной с полностью сварной конструкцией для измерения избыточного давления в газах и жидкостях.
- Присоединение к процессу: резьбовое
- Температура процесса: -25...+85°C (-13...+185°F)
- Давление процесса: 400 мбар...+40 бар (6...600 psi)
- Основная погрешность: ±0,5% от диапазона измерения
Характеристики и спецификации
Принцип измерения
Избыточное давлениеХарактеристики
Экономически эффективный преобразователь давления, тензорезистивный датчик с металлической измерительной диафрагмойНапряжение питания
Аналоговый выход: 10...30 В пост. тока
0...10 В выход: 12...30 В пост. токаПогрешность
0.5 %Длительная стабильность
0,2% ВПИ/годРабочая температура
-25 °C...+85 °C
(-13 °F...+185 °F)Температура окружающей среды
-40 °C...+70 °C
(-40 °F...+158 °F)Рабочий диапазон
400 мбар...+40 бар
(6...+600 фунт/кв. дюйм)Макс. избыточное давление
160 бар (2400 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT1/4, MNPT1/2,
DIN13Связь
4...20 мА
0...10 ВСертификаты на конструкцию
EN 10204-3.1 Отчет о заключительной проверке
Очищено от масла и смазки
Принцип измерения
Избыточное давлениеХарактеристики/Применение
Экономически эффективный преобразователь давления, пьезорезистивный датчик с металлической измерительной диафрагмойПитание / Коммуникация
Аналоговый выход: 10...30 В пост. тока
0...10 В выход: 12...30 В пост. токаПогрешность
0.5%Длительная стабильность
0,2% ВПИ / годТемпература окружающей среды
-40...+70 °C
(-40...+158 °F)Рабочая температура
-25…+85 °C
(-13…+185 °F)Рабочее давление абс. / макс. предел избыточного давления
160 бар (2400 psi)Диапазон измерения давления
400 мбар...+40 бар
(6...+600 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT1/4, MNPT1/2,
DIN13Связь
4...20 мА
0...10 ВСертификат по конструкции
Отчет о заключительной проверке
Очищено от масла и смазки
Endress+Hauser Cerabar PMP11 (техническое описание)
