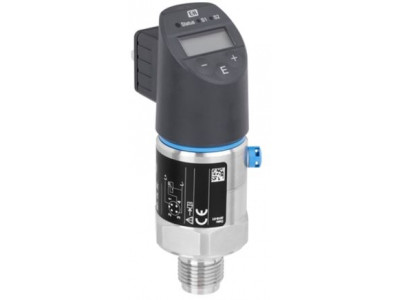

Бюджетный сигнализатор давления с керамической мембраной для выполнения измерений в газах и жидкостях
Краткие характеристики Ceraphant PTC31B
Рабочий диапазон
+100 мбар...+40 бар
(+1,5...600 psi)
Преимущества
- Встроенная электроника переключения для мониторинга и контроля процесса
- Функциональное тестирование и отображение информации на месте эксплуатации через светодиодный и цифровой дисплей
- Сухой емкостной керамический сенсор (Ceraphire) и минимальный шаг измерения от 0 до 20мбар обеспечивают достоверную информацию о процессе
- Высокая эксплуатационная готовность для применений в вакууме и в процессах с абразивными средами
Область применения
Реле давления с керамической диафрагмой сенсора для контроля абсолютного и избыточного давления в газах, парах и жидкостях.
- Присоединение к процессу: резьба
- Температура процесса: -25...+100°C (-13...+212°F)
- Диапазон процесса: -1/0 ... +40 бар
- Погрешность: ±0.3%
Характеристики и спецификации
Принцип измерения
Сигнализаторы давленияХарактеристики
Интеллектуальное реле давления с емкостным датчиком с долговременной стабильностью и устойчивостью к истираниюНапряжение питания
10...30 В пост. токаПогрешность
0,5 %,
Платина: 0,3 %Длительная стабильность
0,2% ВПИ/годРабочая температура
-25 °C...+100 °C
(-13 °F...+212 °F)Температура окружающей среды
-20 °C...+70 °C
(-4 °C...+158 °F)Рабочий диапазон
+100 мбар...+40 бар
(+1,5...600 psi)Макс. избыточное давление
60 бар (900 psi)Присоединение к процессу
Резьба:
G1/4, G1/2,
MNPT1/4, MNPT1/2,
DIN13,
JIS R1/2Связь
1 переключающий выход PNP
2 переключающих выхода PNP
1 переключающий выход PNP +
аналоговый 4...20 мАСертификаты на конструкцию
EN 10204-3.1 Отчет о заключительной проверке
Очищено от масла и смазки
Очищено для работы с кислородом
Установка аварийного сигнала о минимумеДоп. информация
Цифровой дисплей
Endress+Hauser Ceraphant PTC31B (техническое описание)
