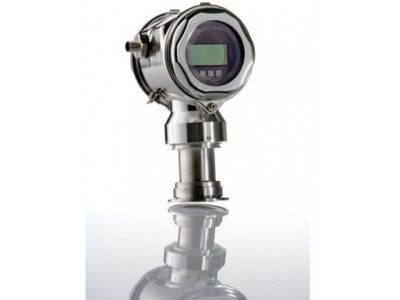

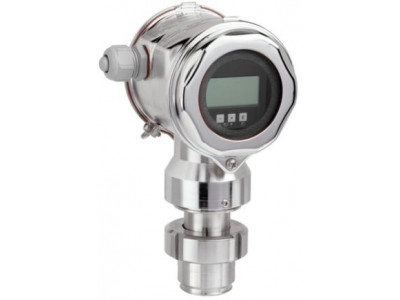

Высокоэффективный датчик давления с ячейкой Contite для гидростатического измерения давления
Краткие характеристики Delatpilot S FMB70
Погрешность
Стандарт 0,1%
Опция 0,075%Рабочая температура
-10°C...100°CДиапазон измерения давления
100мбар...10барРабочее давление абс. / макс. предел избыточного давления
40 барМакс. значение измерения
100м H2OСмачиваемые части
Alloy C
316LМатериал мембраны процесса
316L, AlloyC,
Золото-родийРабочий диапазон
100мбар...10бар
Преимущества
- Герметично уплотненная измерительная ячейка Contite с защитой от конденсата, высокая основная погрешность измерения: ±0.1%, опционально ±0.075% и минимальное влияние температуры благодаря температурной компенсации
- Лучшая воспроизводимость результатов измерения и долгосрочная стабильность
- Модульная концепция для простой замены дисплея или электронного блока
- Резервирование данных HistoROM/M-DAT для настроек прибора и измеренных значений
- Функциональный контроль от измерительного модуля до электронных компонентов
- Беспроблемная и независимая системная интеграция (HART/PA/FF)
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Область применения
Для измерения уровня и/или давления.
- Присоединение к процессу: резьбовое, фланцевое и гигиеническое присоединение
- Температура процесса: –10 ...+100°C (+135°C макс. на 30 минут)
- Диапазон измерения: 0.1 ... 10 бар
- Основная погрешность: ±0.075%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Гидростатическое давлениеХарактеристики
Преобразователь давления для гидростатического измерения уровня, измерительная ячейка CONTITE с металлической диафрагмой Alloy C276:
- герметичная сварка
- абсолютная защита от конденсата
- стойкость к климатическим условиям
- длительная стабильность
- минимальное влияние рабочей температуры
Компактное исполнениеНапряжение питания
4...20 мА HART
10,5...45 VDC (Non Ex):
Ex ia: 10,5...30 В пост.тока
PROFIBUS PA:
9...32 В пост.тока (Non Ex)
FOUNDATION Fieldbus:
9...32 В пост.тока (Non Ex)Погрешность
Стандарт 0,1%
Опция 0,075%Длительная стабильность
0,05% от верхнего значения диапазона в годРабочая температура
-10°C...100°CТемпература окружающей среды
-40°C...85°CРабочий диапазон
100мбар...10барНаименьший калибруемый шаг шкалы
25 мбар (3,63 фунт/кв. дюйм)Сопротивление вакуума
0 мбар абс.Макс. избыточное давление
40 барПрисоединение к процессу
Резьба:
G1 1/2, MNPT1/2

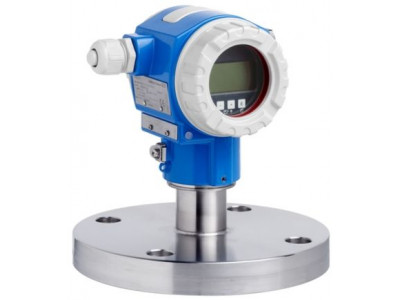

Фланец:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRDМатериал мембраны процесса
316L, AlloyC,
Золото-родийМатериал прокладки
Нет, сварная измерительная ячейкаЗаполняющая жидкость:
Инертное масло,
Синтетическое маслоМатериал корпуса
316L, литой алюминийСвязь
4 ... 20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175
MR0103Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL, DNVСертификаты на питьевую воду
NSFДоп. информация
Золото-родивое покрытие мембраны
Принцип измерения
Гидростатический принцип измеренияХарактеристики/Применение
Преобразователь давления для измерения давления или гидростатического измерения уровня с монтируемой заподлицо металлической ячейкой CONTITE:
- герметичная сварка
- абсолютная непроницаемость для конденсата
- устойчивость к климатическим условиям
- долгосрочная стабильность
- Минимальное воздействие температуры
Компактное исполнение
Модульная платформа устройстваДоп.информация
Диагностические функцииПитание / Коммуникация
4...20 мА HART:
10,5...45 В пост. тока
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
Стандарт 0,1%
Опция 0,075%Длительная стабильность
0,05% от URL в годТемпература окружающей среды
-40°C...85°CРабочая температура
-10°C...100°CРабочее давление абс. / макс. предел избыточного давления
40 барДиапазон измерения давления
100мбар...10барСмачиваемые части
Alloy C
316LПрисоединение к процессу
Резьба:
G1 1/2, MNPT1/2
Фланец:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRDМакс. значение измерения
100м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN10204-3.1
NACE MR0175, MR0103Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ DNVСертификаты на работу с питьевой водой
NSFОпции
Встроенный модуль памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
материал исполнения:нерж. сталь или алюминий

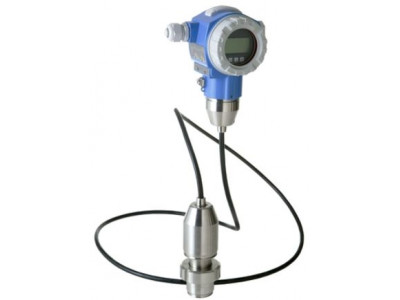

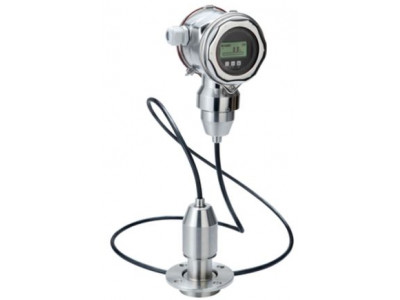

Раздельное исполнение корпусаДиапазон применения
Измерительная ячейка: Contite,
с защитой от конденсата, герметичная,
сварной металл
При работе под давлением может потребоваться
измерение перепада давления
с помощью двух преобразователей
давления. Изучите величину давления напора: гидростатическое давление
Endress+Hauser Delatpilot S FMB70 (техническое описание)
