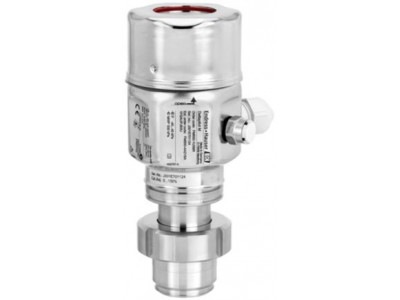

Компактный датчик давления с измерительной ячейкой Contite для гидростатического измерения уровня
Краткие характеристики Deltapilot M FMB50
Погрешность
0,2%
опция 0,1%Рабочая температура
-10°C...100°CДиапазон измерения давления
100мбар...10барРабочее давление абс. / макс. предел избыточного давления
40 барМакс. значение измерения
100м H2OСмачиваемые части
Alloy C
316L
опция: покрытие AuPtМатериал мембраны процесса
316L, AlloyC
Золото-родийРабочий диапазон
100 мбар...10 бар
(1,5...150 psi)
Преимущества
- Измерительная ячейка Contite с герметичным уплотнением, устойчивая к конденсату, малая основная погрешность: ±0.2%, опционально до ±0.1% с минимальным влиянием температуры
- Модульная конструкция для простой замены дисплея или электроники
- Простая и независимая системная интеграция (HART/PA/FF)
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Область применения
Для измерения уровня и/или давления.
- Присоединения к процессу: резьбовое, фланцевое и гигиенические присоединения с монтажом заподлицо
- Температура процесса: –10 ...+100°C (+135°C макс. до 30 минут)
- Диапазон измерения: 0.1 ... 10 бар
- Основная погрешность: ±0.2%, ±0.1% (опция)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты
Характеристики и спецификации
Принцип измерения
Гидростатический принцип измеренияХарактеристики/Применение
Преобразователь давления для гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость
Компактное исполнениеДоп.информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)Питание / Коммуникация
4...20 мА HART:
10,5...45 В пост. тока
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,2%
опция 0,1%Длительная стабильность
0,05% от URL в годТемпература окружающей среды
-40°C...85°CРабочая температура
-10°C...100°CРабочее давление абс. / макс. предел избыточного давления
40 барДиапазон измерения давления
100мбар...10барСмачиваемые части
Alloy C
316L
опция: покрытие AuPtПрисоединение к процессу
Резьба:
G1 1/2, MNPT1 1/2
Фланец:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRDМакс. значение измерения
100м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN10204-3.1
NACE MRO103Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ABS/LR/BV/DNVСертификаты на работу с питьевой водой
KTW/ NSF/ ACSОпции
Раздельное исполнение корпуса
Первичная настройка прибора согласно применению
Защита от перенапряженияДиапазон применения
В герметичных процессах рекомендуется применение двух преобразователей - для измерения дифференциального давления, то есть 1 преобразователь должен быть с эл. модулем для измерения дифф. давления.
Принцип измерения
Гидростатическое давлениеХарактеристики
Преобразователь давления для гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость
Компактное исполнениеНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 в пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
Стандартный вариант: 0,2%
Опция: 0,1%Длительная стабильность
0,05% ВПИ/годРабочая температура
-10°C...100°C
(14°F...212°F)Температура окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
100 мбар...10 бар
(1,5...150 psi)Наименьший калибруемый шаг шкалы
10 мбар (1,45 фунт/кв. дюйм)Сопротивление вакуума
0 мбар абс.Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
40 бар (600 psi)Присоединение к процессу
Резьба:
G1 1/2, MNPT1 1/2
Фланец:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRDМатериал мембраны процесса
316L, AlloyC
Золото-родийМатериал прокладки
Нет, сварная измерительная ячейкаЗаполняющая жидкость:
Инертное масло,
Синтетическое маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0103Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ ABS/ LR/ BV/ DNVСертификаты на питьевую воду
KTW/ NSF/ ACSДоп. информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)
Endress+Hauser Deltapilot M FMB50 (техническое описание)
