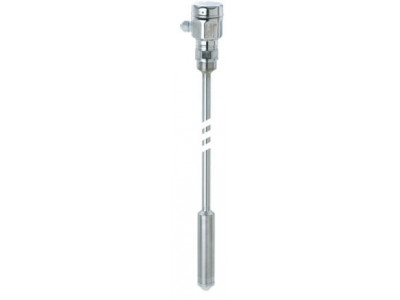

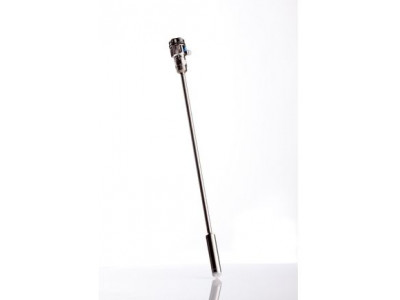

Датчик давления с измерительной ячейкой Contite для гидростатического измерения уровня
Краткие характеристики Deltapilot M FMB51
Погрешность
0,2%
опция 0,1%Рабочая температура
-10°C...85°CДиапазон измерения давления
100 мбар...10 бар
(1,5...150 psi)Рабочее давление абс. / макс. предел избыточного давления
40 барМакс. значение измерения
100м H2OСмачиваемые части
Alloy C
316L
опция: покрытие AuPtМатериал мембраны процесса
316L, сплав AlloyC
Золото-родиевое покрытиеРабочий диапазон
100 мбар...10 бар
(1,5...150 psi)
Преимущества
- Измерительная конденсатостойкая ячейка Contite, высокая точность: ±0.2%, (опция ±0.1%) и минимальное воздействие температуры
- Компактный дизайн и модульная конструкция позволяет сократить затраты и оптимизировать фонд ЗИП
- Независимая системная интеграция (HART/PA/FF)
- Простая и безопасная эксплуатация при помощи менюпо месту через дисплей или удаленно по 4...20mA с HART, PROFIBUS PA, FOUNDATION Fieldbus
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Область применения
Для измерения уровня.
- Присоединение к процессу: Резьба и фланцы
- Температура процесса: -10 ... +85°C
- Диапазон измерения: 0.1 ... 10 бар
- Точность: ±0.2%, ±0.1% (опция)
- Сертификаты взрывозащиты, защита от перелива WHG, SIL, сертификаты на использование с питьевой водой
Характеристики и спецификации
Принцип измерения
Гидростатический принцип измеренияХарактеристики/Применение
Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость
Стержневое исполнениеДоп.информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)Питание / Коммуникация
4...20 мА HART:
10,5...45 В пост. тока
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,2%
опция 0,1%Длительная стабильность
0,05% ВПИ/годТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочая температура
-10°C...85°CРабочее давление абс. / макс. предел избыточного давления
40 барДиапазон измерения давления
100 мбар...10 бар
(1,5...150 psi)Смачиваемые части
Alloy C
316L
опция: покрытие AuPtПрисоединение к процессу
Резьба:
G1 1/2, MNPT1 1/2
Фланец:
DN40...DN100,
ASME 2"...4",
JIS 10KМакс. значение измерения
100м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175Сертификаты на работу с питьевой водой
KTW/NSFОпции
Раздельное исполнение корпуса
Первичная настройка прибора согласно применению
Защита от перенапряженияДиапазон применения
В герметичных процессах рекомендуется применение двух преобразователей - для измерения дифференциального давления, то есть 1 преобразователь должен быть с эл. модулем для измерения дифф. давления.
Принцип измерения
Гидростатическое давлениеХарактеристики
Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE:
- герметично сваренный
- абсолютная стойкость к конденсации
- стойкость к климатическим воздействиям
- долговременная стабильность
- минимальная температурная зависимость
Стержневое исполнениеНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 в пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,2%
оцпия 0,1%Длительная стабильность
0,05% ВПИ/годРабочая температура
-10°C...85°C
(14°F...212°F)Температура окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
100 мбар...10 бар
(1,5...150 psi)Наименьший калибруемый шаг шкалы
10 мбар (1,45 фунт/кв. дюйм)Сопротивление вакуума
0 мбар абс.Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
40 бар (600 psi)Присоединение к процессу
Резьба:
G1 1/2, MNPT1 1/2
Фланец:
DN40...DN100,
ASME 2"...4",
JIS 10KМатериал мембраны процесса
316L, сплав AlloyC
Золото-родиевое покрытиеМатериал прокладки
Viton, EPDM, калрез, нетЗаполняющая жидкость:
Инертное масло,
Синтетическое маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175Сертификаты на питьевую воду
KTW/NSFДоп. информация
Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули)
диагностические функции
Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды)
Endress+Hauser Deltapilot M FMB51 (техническое описание)
