Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал 4/20мА HART®

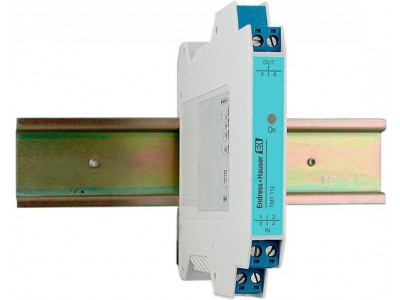

Краткие характеристики iTEMP TMT112
Погрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
Преимущества
- Удаленная настройка и диагностика по протоколу HART®
- Высокая точность и долговременная стабильность
- Аварийный сигнал при отказе датчика или коротком замыкании согласно NAMUR NE 43
- ЭМС согласно NAMUR NE 21
- Возможность применения во взрывоопасных зонах (исполнения Ex ia)
- Гальваническая развязка между входом и выходом: 2кВ
Область применения
- Нормирующий преобразователь температуры ТМТ182 с выходным сигналом 4/20мА HART для преобразования сигнала от термометров сопротивления и термопар
- Входной сигнал: Термометры сопротивления, термопары, преобразователи сопротивления (Ω), преобразователи напряжения (мВ)
- Настройка прибора по протоколу HART® с помощью ручного коммуникатора (DXR275, DXR375) или ПО (например, ReadWin® 2000 или FieldCare)
- Монтаж на DIN-рейку
Характеристики и спецификации
Принцип измерения
Панельный преобразователь на рейкуВход
1 x ТС, ТП, Ом, мВВыходные сигналы
1 х аналоговый 4...20 мАНапряжение питания
12...35 В пост. тока (стандартное исполнение)
12...30 В пост. тока (исполнение для взрывоопасных зон)Протокол
HARTМонтаж
DIN-рейкаПогрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °FГальваническая изоляция
ДаВзрывозащита
Соответствие стандарту UL Ком.
FM IS, NI, класс I, раздел 1+2, группа ABCD
CSA IS, NI, класс I, раздел 1+2, группа ABCD
ATEX II2(1)G EEx ia IIC T4/T5/T6
ATEX II3G Ex nA IIC T6
CSA, общее назначение
