Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал FOUNDATION Fieldbus H1

Высокая точность и надежность для применения на ответственных измерительных точках. Высокая надежность благодаря функциям диагностики сенсора и самодиагностики. Повышение точности измерения температуры с помощью индивидуального согласования сенсора и преобразователя по методике Каллендара – ван Дюзена. Совместимость с компактным ЖК дисплеем для дополнительной визуализации измеренных значений. Соответствие рекомендациям NAMUR NE21, NE43, NE89, NE107

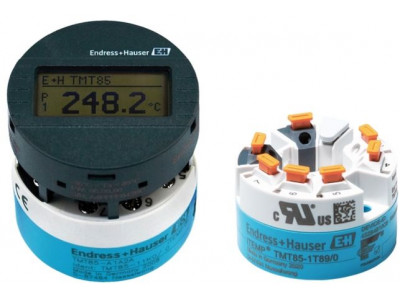

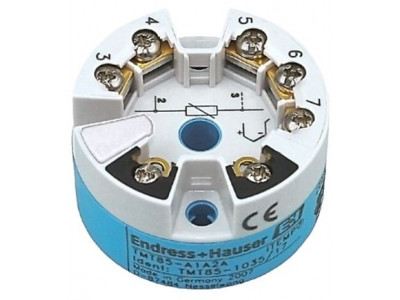

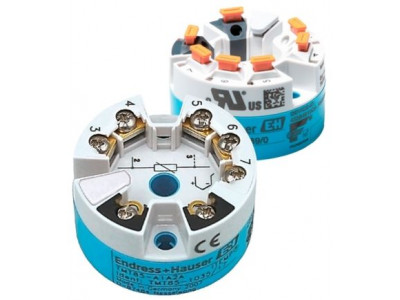

Краткие характеристики iTEMP TMT85

Погрешность
(Pt100) <= 0,1 K
(Pt100) <= 0,18 °F

Подробное описание iTEMP TMT85

Преимущества

: Соответствие NAMUR NE107: формат диагностики неисправностей «описание ошибки» => «вероятная причина» => «способ устранения»
Соответствие рекомендациям NAMUR NE21 (ЭМС) и NE89 (коррозия сенсора)
Повышение точности измерения температуры с помощью индивидуального согласования сенсора и преобразователя по методике Каллендара – ван Дюзена
Встраиваемое исполнение в головку термометра формы В по DIN или исполнение в полевом корпусе
Возможность применения во взрывоопасных зонах (исполнение Ex ia)
Реализация «горячего резервирования» и предупреждение о дрейфе сенсора при использовании сдвоенного чувствительного элемента
Классические винтовые позолоченные клеммы или подпружиненные клеммы для быстрого монтажа (выбор при заказе)

Область применения

Преобразователь iTEMP TMT85 отличается высокой точностью и долговременной стабильностью, широкой функциональностью и универсальностью в компактном корпусе для монтажа в головку термометра формы В по стандарту DIN EN 50446
Межповерочный интервал = 5 лет
Высокий уровень функциональной безопасности и надежности
Универсальные входы от большинства термометров сопротивления и термопар, используемых в промышленности

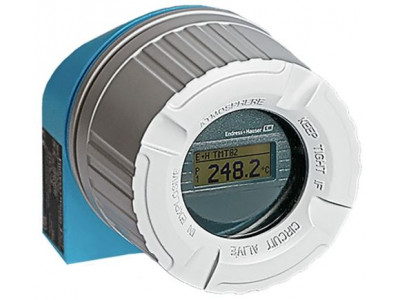

Опция: исполнение в полевом корпусе с монтажным кронштейном для удаленного монтажа
Опция: исполнение в пластиковом прямоугольном корпусе для монтажа на DIN-рейку

Характеристики и спецификации

Преобразователь температуры

Принцип измерения
Встраиваемый преобразователь
Вход
2 x ТС, ТП, Ом, мВ
Выходные сигналы
FOUNDATION Fieldbus H1
Напряжение питания
9...32 В пост. тока (FOUNDATION Fieldbus)
9...17,5 В пост. тока (FISCO/FNICO)
Протокол
FOUNDATION Fieldbus H1
Монтаж
Клеммная головка, форма B
Погрешность
(Pt100) <= 0,1 K
(Pt100) <= 0,18 °F
Гальваническая изоляция
Да
Взрывозащита
ATEX II1G Ex ia IIC T4/T5/T6
ATEX II3G Ex nA IIC T6
ATEX II3D Ex tc IIIC Dc
ATEX II1G Ex ia IIC T6, II3D
ATEX II3G Ex nA IIC T6, II3D
ATEX II2G Ex d T6, II2D Ex tb IIIC
FM+CSA IS, NI I/1+2/ABCD
FM IS, NI I/1+2/ABCD
CSA IS, NI I/1+2/ABCD
CSA XP, NI, DIP I, II, III/1+2/A-G
NEPSI Ex ia IIC T4/T5/T6
NEPSI Ex d IIC T6 Gb
NEPSI Ex nA IIC T4/T5/T6
IECEx Ex ia IIC T4/T5/T6
FM XP, NI, DIP I, II, III/1+2/A-G
IECEx Ex tb IIIC Db
IECEx Ex d T6 Gb, Ex tb IIIC Db
ATEX IECEx II1G Ex ia IIC T6 Ga
FM+CSA IS, NI I/1+2/ABCD
ATEX IECEx II1G Ex ia IIC T6 Ga
