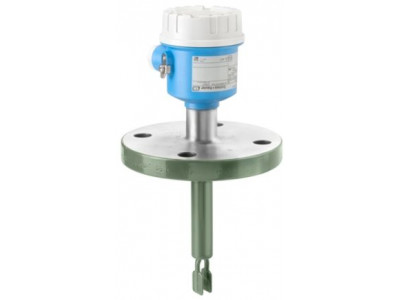

Датчик предельного уровня для жидкостей, обеспечивающий отказоустойчивую защиту от перелива
Краткие характеристики Liquiphant FTL85
Рабочая температура
-50°C...+150°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(580 фунт/кв. дюйм)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)
Преимущества
- Возможность использования в системах ПАЗ согласно требованиям SIL3 в соответствии с ГОСТ Р МЭК 61508и ГОСТ Р МЭК 61511 (IEC 61508/IEC 61511-1) и ISO 13849
- Функциональный тест: интервал испытаний до 12 лет. Тестирование приборов нажатием кнопки
- Постоянный самоконтроль/внутреннее резервирование
- Интерфейс 4-20мА (в соответствии с NAMUR NE 06/NE 43): простая интеграция через преобразователь (Nivotester FailSafe FTL825) с двухканальным выходом (контакты безопасности) и функцией блокировки или прямая интеграция в систему ПАЗ
- Отсутствие необходимости в регулировке: быстрота и низкие расходы на запуск
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, длительный срок эксплуатации
- Мониторинг вилки на появление повреждений, коррозии и отложений, а также на механическую блокировку
Область применения
Датчик предельного уровня жидкостей для систем SIL3.
- Присоединение к процессу: резьба и фланцы
- Температура: -50...+150 °C
- Давление: -1 ... +40 бар
- Длина зонда: удлинительная трубка до 3м
- Материал датчика: эмаль, ECTFE и различные PFA материалы
- Международные и российские сертификаты взрывозащиты (EAC), защита от перелива WHG, SIL
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Датчик предельного уровня с покрытием для областей с уровнем обеспечения безопасности MIN и MAX до SIL3.
Двойное уплотнение/
Вторая линия защиты
Концепция модульного корпусаДоп.информация
Основные особенности:
- постоянный сигнал LIVE для контроля функциональной безопасности
- отказоустойчивая конструкция и
- высокая степень доступности измеренных значенийПитание / Коммуникация
2х-проводное 4...20мАТемпература окружающей среды
-50°C...+70°C
(-58°F...+160°F)Рабочая температура
-50°C...+150°CРабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(580 фунт/кв. дюйм)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)Смачиваемые части
C особо коррозионностойким покрытием на основе эмали, ECTFE и различных материалов PFAПрисоединение к процессу
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 10K...20KДлина датчика
Удлинительная труба до 3 м (9,8 фута)Связь
2х-проводное 4...20 мАСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, EACСертификаты безопасности
Защита от переполнения WHG
Обнаружение утечек
SIL3Опции
Материал сплава Alloy C
Без PWIS
Уплотнение для высокого давления
Защита от непогодыКомпоненты
Nivotester FTL825, преобразователь
