Для высокоточного бесконтактного измерения в измерительных трубах при коммерческом учете

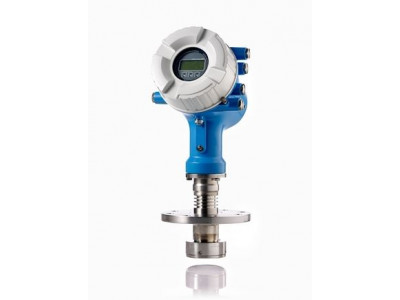

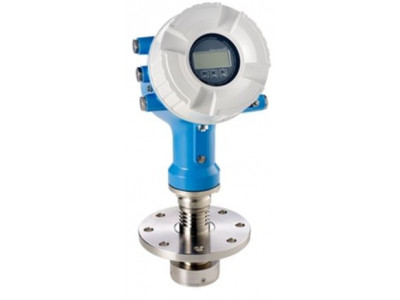

Краткие характеристики Micropilot NMR84
Погрешность
до 0,5 ммРабочая температура
-40°C...150°C
(-40°F...302°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 25 бар абсМакс. значение измерения
40 м (141 фут)
Для калибровки в соответствии с установленными
стандартами:
30 м (98 футов)Смачиваемые части
316L, PTFE
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
- Максимальная надежность — точность до ±0,5 мм (±0,02 дюйма)
- Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
- Сертификаты ТРТС и метрологические сертификаты (внесен в Госреестр)
- Легкая установка и беспроблемная эксплуатация — простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
- Уникальная конструкция антенны с защитой от конденсата избавляет от ошибок измерения ввиду накопления конденсата
Область применения
С планарной антенной, специально предназначенной для применения в измерительных трубах.
- Присоединения к процессу: фланцевые
- Температура от -40 до +150 °C (от -40 до +302 °F)
- Давление: от вакуума до +25 бар (от вакуума до +362 фунт/кв. дюйм)
- Максимальный диапазон измерения: 40 м (131 фут)
- Погрешность: ±0,5 мм (±0,02 дюйма)
- Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Характеристики и спецификации
Принцип измерения
Радарный принцип измеренияХарактеристики/Применение
Планарная антенна, 6 ГГц: высокоточные измерения для складских резервуаров до 30 м (98 футов)Доп.информация
Измерение уровня в режиме коммерческого учетаПитание / Коммуникация
85–264 В перем. токаПогрешность
до 0,5 ммТемпература окружающей среды
Стандартный вариант:
-40 °C...60 °C
(-40 °F...140 °F)
Для калибровки в соответствии с нормативными
стандартами:
-25 °C...55 °C
(-13 °F...131 °F)Рабочая температура
-40°C...150°C
(-40°F...302°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 25 бар абсСмачиваемые части
316L, PTFEПрисоединение к процессу
Фланец:
DN100/4"…DN300/12"
UNI-фланец:
DN150/6"…DN300/12"Макс. значение измерения
40 м (141 фут)
Для калибровки в соответствии с установленными
стандартами:
30 м (98 футов)Связь
Выходы:
Fieldbus: Modbus RS485, V1, HART
Аналоговый выход 4...20 мА (Exi/ Exd)
Релейный выход (Exd)
Входы:
Аналоговый вход 4...20 мА (Exi/ Exd)
2-, 3-, 4-проводный вход РДТ
Дискретный вход (Exd, пассивный/активный)Сертификаты/Нормативы
ATEX, FM, IEC Ex, EAC, JPN ExСертификаты безопасности
Overfill protection WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
AD2000Метрологические сертификаты и нормативы
OIML, NMi, PTBОпции
Резервная цифровая шина
Корпус с алюминиевым покрытием или 316L
Защитный козырек от непогодыДиапазон применения
Максимальный диапазон измерения
зависит от формы резервуара и/
или его назначения
Интенсивное образование отложений или
конденсата
Endress+Hauser Micropilot NMR84 (техническое описание)
