Передает данные в другие системы (по Modbus)

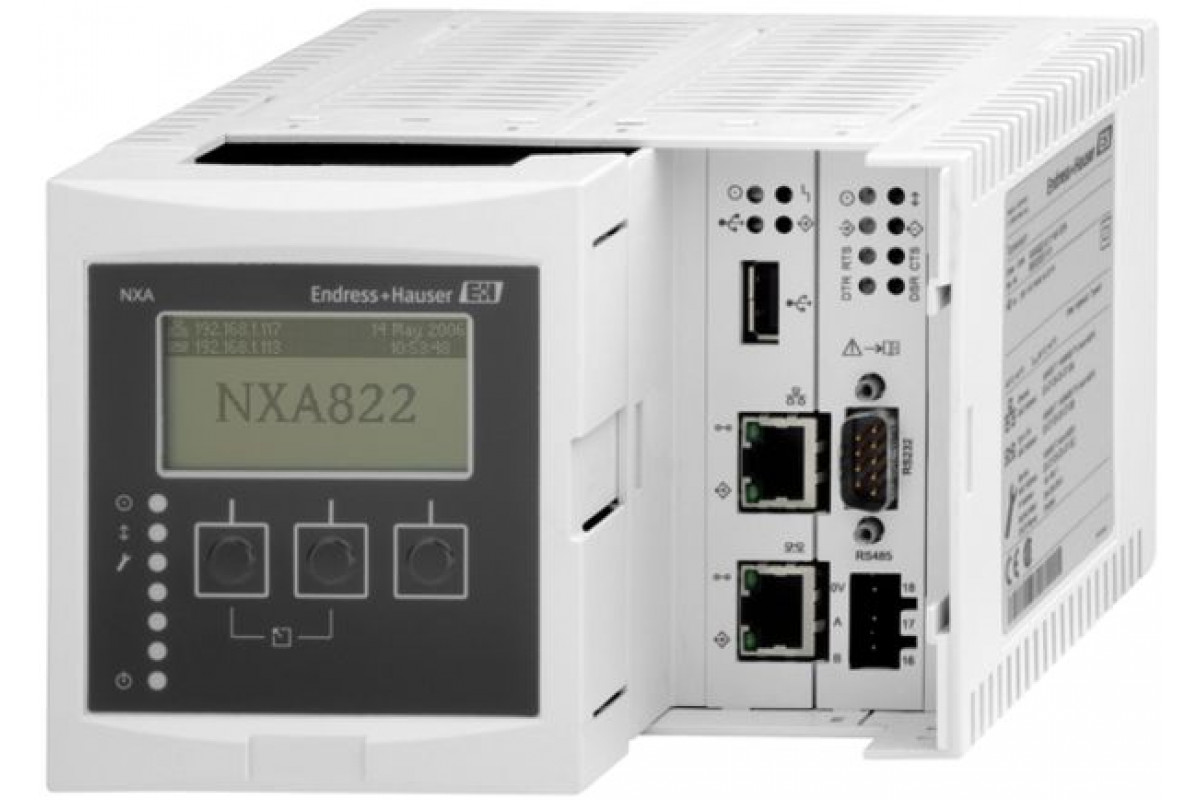

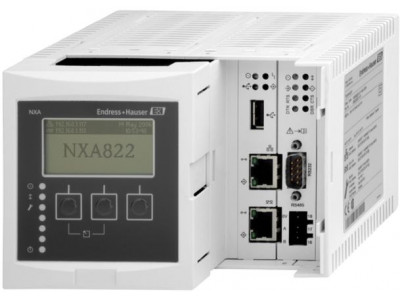

Преобразователь NXA822 является частью системы Tankvision. Он предназначен для передачи данных в централизированные системы, такие как ПЛК или РСУ по протоколу Modbus. Tankvision - этосистема управления запасами резервуарного парка, работа с которой осуществляется посредством веб-браузера; для нее не требуются специальное ПО или дорогостоящие лицензии. Система Tankvision базируется на распределенной архитектуре локальной вычислительной сети (ЛВС, LAN). Модульная конструкция позволяет применять ее как для небольших нефтебаз, так и для крупных заводов с парками на сотни резервуаров.

Краткие характеристики NXA822

Вход
Подключение к NXA820
Выход
Ethernet; Modbus Ethernet; Modbus RS485

Подробное описание NXA822

Преимущества

Надежная промышленная операционная система с встроенным программным обеспечением гарантирует высокую стабильность и отказоустойчивость;
Утверждено использование в коммерческом учете согласно сертификатам NMI, PTB и ГОСТ;
Модульная конструкция позволяет собрать систему под любую конкретную задачу с возможностью дальнейшего модернизирования;
Настройка, ввод в эксплуатацию и управление посредством веб-браузера; специальное программное обеспечение не требуется
Для каждого компонента системы Tankvision предусмотрен доступ до 10 пользователей с любого из подключенных ПК. Лицензирование АРМ операторов и пользователей не требуется;
Стандартные или настраиваемые пользователем экранные формы для удобного управления резервуарным парком;
Общая аппаратная платформа для всех компонентов в которой отсутствуют изнашивающиеся элементы, требующие обслуживания или периодической замены (жесткие диски, вентиляторы);

Область применения

Передает данные в централизированные системы, такие как программируемые логические контроллеры (ПЛК) или распределительные системы управления (РСУ) по стандартному протоколу Modbus.Подходит как для небольших нефтебаз, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

Температура окружающей среды: -40...+60 °C
Сертифицировано на использование в коммерческом учете по NMI, PTB и ГОСТ

Характеристики и спецификации

Непрерывное измерение/жидкие продукты

Принцип измерения
Радарный принцип измерения
Характеристики/Применение
Канал связи с хостом
Передает данные в другие системы (по Modbus). Одному каналу связи с хостом можно назначить до 10 сканеров резервуаров (до 150 резервуаров). Встроенный веб-сервер для настройки прибора пользователем.

Компоненты цифровой шины

Принцип измерения
Радарный принцип измерения
Функция
Канал связи с хостом
Передает данные в другие системы (по Modbus). Одному каналу связи с хостом можно назначить до 6 сканеров резервуаров (до 90 резервуаров). Встроенный веб-сервер для настройки прибора пользователем.
Вход
Подключение к NXA820
Выход
Ethernet; Modbus Ethernet; Modbus RS485
Тип релейного выходного сигнала
Реле состояния, коммутируемая мощность:
– 25 В пост. тока, 100 Вт
– 250 В перем. тока, 4 А, 1000 ВА
Питание
Пер. ток: 90...250 В перем. тока
пост. тока: 10,5...32 В пост. тока
Размеры (ШxВxГ)
150 x 104 x 140 мм (5,9 x 4,1 x 5,5 дюйма)
Конфигурация
Посредством веб-сервера
