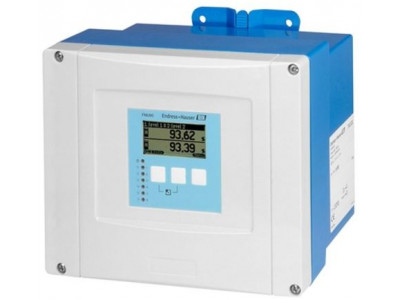

Преобразователь в корпусе для монтажа на полевой установке или на монтажной рейке до 2 датчиков FDU90/91/92/93/95
Краткие характеристики Prosonic FMU90
Погрешность
+/- 2мм + 0.17% от значения измерения
Преимущества
- Простое управление с помощью 6-строчного текстового дисплея и интуитивно-понятного меню на 15 языках
- Огибающие кривые на дисплее для упрощенной и ускоренной диагностики
- Простое управление, диагностика и регистрация точки измерения посредством поставляемой управляющей программы FieldCare
- Коррекция времени распространения сигнала с помощью встроенных или внешних датчиков температуры
- Линерализация (до 32 точек, доступно для конфигурации) для наиболее часто встречающихся водоводов и водосливов, запрограммировано и доступно для выбора
- Непрерывный расчет расхода в водоводах/водосливах с помощью интегрированных кривых расхода
- Автоматический поиск датчиков FDU9x
Область применения
Измерение уровня жидкостей и сыпучих материалов с использованием 1 или 2 датчиков для измерительной дистанции до 45м и определения предельного уровня. Мониторинг насоса, гребенки и опционально доступный дополнительный контроль функционирования насоса.
- Вычисление: среднее, разность, сумма
- Применения по расходу: измерение расхода в открытых каналах и водосливах с использованием 1 или 2 датчиков
- Измерение расхода с определением обратного тока воды и наличия осадка
- До 3 сумматоров и 3 счетчиков
- Импульсный выход со счетчиком или таймером для контроля внешних модулей
Характеристики и спецификации
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку. Возможность подключения до 6 релейных сигнала для управления насосами, задвижками, контроля предельного уровня. 1- или 2х-канальное исполнениеДоп.информация
Степень защиты IP 66 / NEMA 4x
Автоматическое распознание датчиков FDU9x
Опция: измерение расхода на открытых каналах и сливах или дполнительные функции управления насосамиПитание / Коммуникация
90 ... 253 В AC
10.5 ... 32 В DC
до 2 выходов 4...20мА HART
Profibus DPПогрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 60 °CСвязь
до двух выходов 4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, CSAОпции
6-строчный графический дисплей подстветкой экрана, меню на русском языке, диагностика по месту с помощью отображения огибающей кривойКомпоненты
Датчики FDU9x
Принцип измерения
УльтразвуковойХарактеристики/Применение
Раздельное исполнение с полевым корпусом или под монтаж на DIN-рейку. Возможность подключения до 6 релейных сигнала для управления насосами, задвижками, контроля предельного уровня. 1- или 2х-канальное исполнениеДоп.информация
Степень защиты IP 66 / NEMA 4x
Автоматическое распознание датчиков FDU9x
Опция: измерение расхода на открытых каналах и сливах или дполнительные функции управления насосамиПитание / Коммуникация
90 ... 253 В AC
10.5 ... 32 В DC
до 2 выходов 4...20мА HART
Profibus DPПогрешность
+/- 2мм + 0.17% от значения измеренияТемпература окружающей среды
-40 °C ... 60 °CСвязь
до двух выходов 4 ... 20 мА HART
Profibus DPСертификаты/Нормативы
ATEX, CSAОпции
6-строчный графический дисплей подстветкой экрана, меню на русском языке, диагностика по месту с помощью отображения огибающей кривойКомпоненты
Датчики FDU9x
Принцип измерения
Открытые каналыЗаголовок для продукта
Раздельное исполнение для установки в полевом корпусе или на монтажной рейке для управления инструментов шкафов, до 6 реле для сигнализации, импульсный выход для сигнализации расхода возвратной воды/осадка, 1 и 2-х канальные версииФункции датчика
предварительно запрограммированные кривые расхода для типичного измерения в открытых каналахСтепень защиты
IP66 (полевой корпус)
IP20 (корпус для монтажа на направляющих)Дисплей/Настройка
Дисплей с подсветкой, 6-строчный графический дисплей со специфичным для страны меню, диагностика на месте с помощью огибающей кривой на дисплееВыходные сигналы
4...20 мА HART
Опция:
второй выход 4...20 мА (например, для двойного измерения расхода
1 реле (стандартный вариант)
Опция:
3 или 6 релеВходные сигналы
до 2 датчиков FDU9xЦифровая связь
HART, Profibus DPСертификаты на взрывозащиту
FMU с допуском для эксплуатации FDU9x во взрывоопасных зонах
Endress+Hauser Prosonic FMU90 (техническое описание)
