Области применения: производтсво стекла, керамики, кирпича и т.д.
Краткие характеристики TAF12T
Погрешность
класс 2 согласно IEC 60584Макс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)Диапазон рабочих температур
Тип S:
0 C ...1600 C
Тип R:
0 C ... 1600 C
Тип B:
600 C ... 1700 CМаксимальная длина по запросу
до 3.500,00 мм (137,80'')
Преимущества
- Долгий срок службы благодаря использованию инновационных материалов для термогильз с улучшенной стойкостью к коррозионным и механическим воздействиям рабочих сред
- Высокая долговременная стабильность благодаря надежной защите "горячего спая" и электродов термопары термогильзами, выполненными из непористых материалов
- Удобный подбор исполнения термопары благодаря широкому опциональному набору
- Сокращение ремонтно-эксплуатационных затрат благодаря модульной конструкции и сменным запасным частям
Область применения

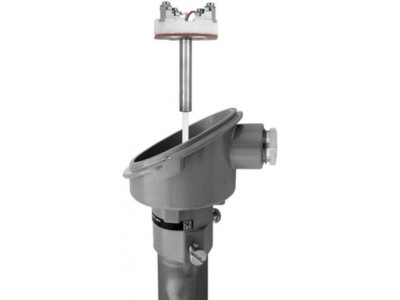

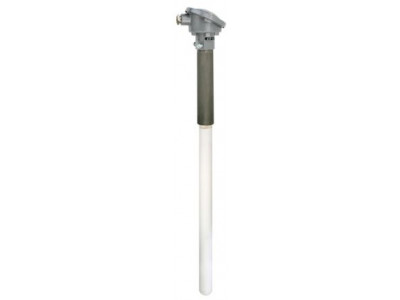

- Термопара применяется в сталеплавильных процессах, для измерения температуры дымовых газов в промышленных печах и пр. Состоит из сменной термопары с одиночным или двойным чувствительным элементом и тройной керамической термогильзы.
- Рабочий диапазон: до +1700 °C
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
метрические размеры
модульная система измерения температуры
высокотемпературное исполнение (для печей)
включает в себя тройную керамическую термогильзуТермогильза / защитная трубка
керамическая защитная гильза и две внутренние трубыВставка/чувствительный элемент
керамическая капиллярная трубка, жесткаяВнешний диаметр защитной трубки / вставки
24,0 мм (0,94'')
26,0 мм (1,02'')Максимальная длина по запросу
до 3.500,00 мм (137,80'')Материал защитной трубки/термогильзы
Керамика (C530/C610/C799)Присоединение к процессу
компрессионный фитинг:
G11/2"Форма наконечника датчика
прямойДиапазон рабочих температур
Тип S:
0 C ...1600 C
Тип R:
0 C ... 1600 C
Тип B:
600 C ... 1700 CМакс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)Погрешность
класс 2 согласно IEC 60584Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Взрывозащита
SIL (только для преобразователя)
