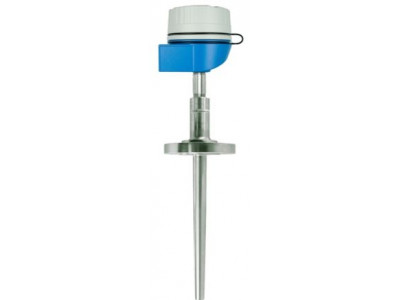

Надежное измерение температуры процесса в тяжелых промышленных условиях
Краткие характеристики TC66
Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сМакс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-200 °C ...750 °CМаксимальная длина по запросу
до 5000,00 мм (196,85'')
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора
Область применения
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –40 до 1 100 °C
- Максимальное рабочее давление: до 100 бар (в зависимости от присоединения к процессу)
- Степень защиты: IP68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
американские размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с термогильзой / защитной гильзой (металлической)Термогильза / защитная трубка
цельноточеная (сверление)Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
20 мм (0,79'')
24 мм (0,94'')
25 мм (0,98'')Максимальная длина по запросу
до 5000,00 мм (196,85'')Материал защитной трубки/термогильзы
1.4401 (316)
1.4404 (316L)
1.4571 (316Ti)
Alloy C276
Alloy 400Дополнительное покрытие
Не определеноПрисоединение к процессу
наружная резьба:
NPT3/4"
NPT1"
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)Форма наконечника датчика
прямой
суженныйШероховатость поверхности Ra
1,6 мкм (63,0 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-200 °C ...750 °CМакс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
ВзрывозащитаВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC66 (техническое описание)
