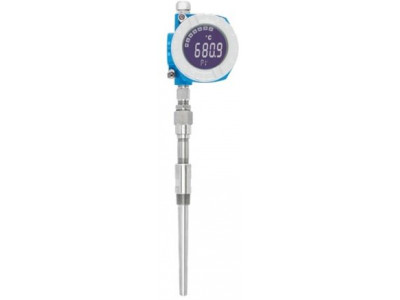

Надежное измерение температуры процесса в тяжелых промышленных условиях
Краткие характеристики TMT162C
Погрешность
класс 1 согласно IEC 60584
класс 2 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сМакс. рабочее давление (статическое)
до 20 °C: 480 бар (6962 psi)Диапазон рабочих температур
Тип K:
-40 °C...800 °C
Тип J:
-40 °C ... 750 °CМаксимальная длина по запросу
до 30000,00 мм (1181,10'')
Преимущества
- Двухсекционный корпус
- Дисплей с подсветкой: отображение измеренного значения и диагностической информации
- Гальваническая изоляция 2кВ между входом и выходом преобразователя
- Широкий выбор резьбовых присоединений к термогильзе
- Сменная измерительная вставка с оболочкой из нержавеющей стали
- Тип взрывозащиты: Ex ia, Ex d
- Материал корпуса: алюминий или нержавеющая сталь, степень защиты IP67
Область применения
Термопара TMT162C разработана для тяжелых промышленных применений в нефтеперерабатывающей и нефтедобывающей отраслях, а также в химической и нефтехимической промышленности. энергетике и на ЦБК. Термопара состоит из термовставки (тип J или K) и нормирующего преобразователя с одним из выходных сигналов: HART ® , FOUNDATION Fieldbus ™ или PROFIBUS ® PA.
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
дюймовые размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
для использования в сочетании с термогильзой
дисплей с подсветкойТермогильза / защитная трубка
для использования с термогильзойВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
6,0 мм (0,24'')Максимальная длина по запросу
до 30000,00 мм (1181,10'')Материал защитной трубки/термогильзы
Не определеноДополнительное покрытие
Не определеноПрисоединение к процессу
Внутренняя резьба:
G1/2"
NPT1/2"
NPT3/4"
M24x1.5Форма наконечника датчика
прямойДиапазон рабочих температур
Тип K:
-40 °C...800 °C
Тип J:
-40 °C ... 750 °CМакс. рабочее давление (статическое)
до 20 °C: 480 бар (6962 psi)Погрешность
класс 1 согласно IEC 60584
класс 2 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
ATEX Eex
взрывозащитаВзрывозащита
Метрология по ГОСТ
Endress+Hauser TMT162C (техническое описание)
