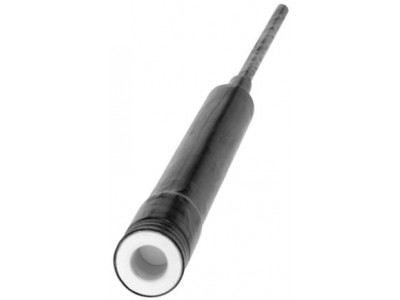

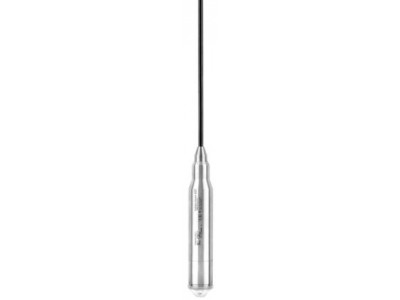

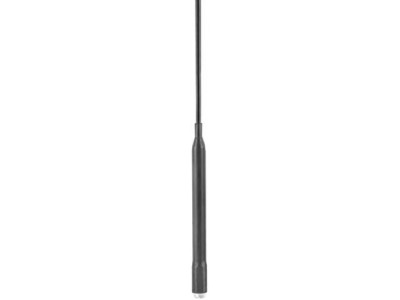

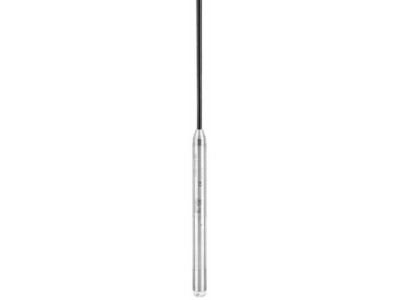

Надежный и ударопрочный зонд с керамической мембраной и протоколом HART
Краткие характеристики Waterpilot FMX21
Погрешность
0,2%
0,1% (опция)Рабочая температура
-10°C...70°C
(14°F...158°F)
Диаметр 29 мм (1,14"): 0°C...50°C
(32°F...122°F)Диапазон измерения давления
100 мбар...20 бар
(1,5...300 фунт/кв. дюйм)Макс. значение измерения
200 м H2O
(656 футов H2O)Смачиваемые части
Диаметр 22 мм и 42 мм: уплотнение, 316L, керамика
Диаметр 29 мм: уплотнение, PPS, полиолефин, керамика
Тросовый удлинитель: PE, PUR, FEPРабочий диапазон
100мбар...20бар
Преимущества
- Прочная, устойчивая к перегрузкам мембрана из сверхчистой керамически (99.9% Al2O3)
- Гибкое масштабирование сигнала 4 ... 20 мА с налагаемым выходным сигналом HART 6.0
- Высочайшая точность благодаря корректировке по плотности с термокомпенсацией
- Одновременное измерение уровня и температуры с помощью дополнительно встраиваемого датчика температуры Pt100.
- Широкий выбор аксессуаров, обеспечивающий полный спектр решений для различных точек измерения.
- Датчик защищен от влияния погодных условий благодаря полностью герметизированной электронной вставке и системе компенсации давления с двумя фильтрами.
- Исполнение с уменьшенным внешним диаметром 22 мм (0.87") для применений с питьевой водой и для использования в буровых скважинах и колодцах малого диаметра
Область применения
Доступно три различных исполнения для питьевой воды, сточной воды и канализации и соленой воды.
- Присоединения к процессу: подвесной зажим, кабельный ввод
- Температура процесса: –10 ... +70°C
- Диапазон измерения: 0 ... 20 бар / 200м H2 0
- Основная погрешность : ±0.2%, Улучшенная "Платиновая" погрешность: ±0.1%
- Международные сертификаты взрывозащиты, моркские сертификаты, сертификат на работу с питьевой водой
Характеристики и спецификации
Принцип измерения
Гидростатическое давлениеХарактеристики
Компактный зонд с керамической ячейкой для гидростатического измерения уровня,
Диаметр = 22 мм: общее назначение, чистая вода
Диаметр = 42 мм: сточные воды
Диаметр = 29 мм: соленая водаНапряжение питания
10,5...35 В пост. токаПогрешность
0,2%
0,1% (опция)Длительная стабильность
0.1% от верхней шкалы диапазона в годРабочая температура
-10°C...70°C
(14°F...158°F)
Диаметр 29 мм (1,14"): 0°C...50°C
(32°F...122°F)Температура окружающей среды
-10°C...70°C
Диаметр 29мм:
0°C...50°CРабочий диапазон
100мбар...20барПрисоединение к процессу
Подвесной зажим
Крепежные винтыСвязь
4...20 мА
4...20 мА HARTСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIМорской сертификат
GL/ ABS/ BV/ DNVСертификаты на питьевую воду
NSF/ KTW/ ACS
Принцип измерения
Гидростатический принцип измеренияХарактеристики/Применение
Компактный зонд с керамической ячейкой для гидростатического измерения уровня,
Диаметр = 22 мм: общее назначение, чистая вода
Диаметр = 42 мм: сточные воды
Диаметр = 29 мм: соленая водаДоп.информация
автоматическая компенсация плотности
Исполнение без металлических смачиваемых частейПитание / Коммуникация
10,5...35 В пост. токаПогрешность
0,2%
0,1% (опция)Длительная стабильность
0.1% от URL в годТемпература окружающей среды
-10°C...70°C
(14°F...158°F)
Диаметр 29 мм (1,14"):
0°C...50°C
(32°F...122°F)Рабочая температура
-10°C...70°C
(14°F...158°F)
Диаметр 29 мм (1,14"): 0°C...50°C
(32°F...122°F)Диапазон измерения давления
100 мбар...20 бар
(1,5...300 фунт/кв. дюйм)Смачиваемые части
Диаметр 22 мм и 42 мм: уплотнение, 316L, керамика
Диаметр 29 мм: уплотнение, PPS, полиолефин, керамика
Тросовый удлинитель: PE, PUR, FEPПрисоединение к процессу
Подвесный зажим
Крепеж кабеляМакс. значение измерения
200 м H2O
(656 футов H2O)Связь
4...20 мА
4...20 мА HARTСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSIМорской сертификат
GL/ ABS/ BV/ DNVСертификаты на работу с питьевой водой
KTW/ NSF/ ACSОпции
Абсолютная измерительная ячейка
Встроенный датчик температуры Pt100, 4-проводный
коррекция для конкретного заказчика
маркировка кабелей для конкретного заказчикаДиапазон применения
Измерительная ячейка: керамика
