Применение
- Строительство сооружений и аппаратостроение
- Системы измерения и управления
- Испытательные стенды
- Контроль силы запрессовки и осевых соединяющих усилий
Особенности
- Диапазоны измерения от 0 ... 10 до 0 ... 5000 Н
- Легкость приложения силы, простота установки
- Компактная конструкция с малыми габаритными размерами, небольшая высота установки
- Класс пылевлагозащиты IP65
- Относительная ошибка линеаризации 1 % Fnom

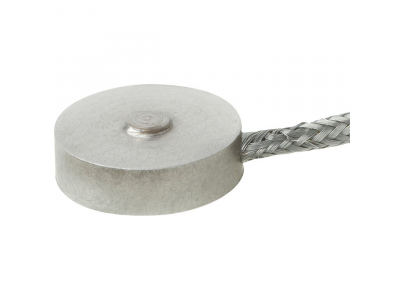

Компактныйтензометрический датчик сжатия предназначен для монтажа в ограниченном пространстве и в зависимости от номинального усилия имеет высоту от 3 до 7 мм и массу от 1 до 10 г (от 9 до 18 г с учетом кабеля). Он используются для определения силы сжатия в широком спектре применений и подходит для статических и динамических измерений, например, в лабораториях и на испытательных полигонах.
Наличие сферического сегмента (шарообразная форма точки приложения силы) облегчает приложение силы. Обычно тензометрический датчик устанавливается в горизонтальном или вертикальном положении. Тензодатчик сжатия является прочным, брызгозащищенным изделием, которое надежно функционирует даже в экстремальных условиях эксплуатации.
Данные компактные тензодатчики сжатия с IP65 рассчитаны на номинальную нагрузку от 10 до 5 кН. Тензометрический датчик изготавливается из нержавеющей стали и опционально имеет электрическое соединение.
Тензометрический датчик серии F1222 используется, например, в упаковочных машинах. Одним из примеров является упаковка препаратов в фармацевтической отрасли. В таком применении крайне важно точное измерение и контроль сил. При измерении силы необходимо учитывать многочисленные требования, такие как строгие гигиенические нормы, высокие температуры и высокая пропускная способность. Тензометрический датчиксжатия модели F1222 соответствует всем предъявляемым требованиям.
Другая область применения - технология стыковки и тестирования. Здесь тензодатчик сжатия данной серии используется, например, для измерения усилий захвата.
Примечание
Для предотвращения перегрузки желательно выполнять электрическое подключение преобразователя силы в процессе установки, непрерывно контролируя измеренное значение. Установку преобразователя силы следует производить только на плоской, ровной и твердой поверхности. Сила прикладывается в зоне сферической части, вертикально по оси тензодатчика.
Опции
- Встроенное устройство защиты от перегрузки
- Высокотемпературное исполнение с расширенным диапазоном номинальных температур
- Кабельный усилитель с выходным сигналом 4 ... 20 мА или 0 ... 10 В
- Кабели другой длины
WIKA F1222 (техническое описание)
