Применение
- Управление и контроль давления в технологическом процессе
- Критичные с точки зрения безопасности применения в контрольно-измерительных приборах общепромышленного исполнения, особенно в химической и нефтехимической, нефтегазовой промышленности, энергетике, включая атомные электростанции, при водоподготовке/очистке сточных вод, в горнодобывающей промышленности
- Для газообразных и жидких, агрессивных и высоковязких или налипающих сред, также в условиях агрессивной окружающей среды
- Для точек измерения в ограниченном пространстве, например, панелей управления
Особенности
- Компактная конструкция
- Прочный корпус переключателя из алюминиевого сплава или нержавеющей стали одинакового размера, IP66, NEMA 4X
- Диапазон уставок от 0,2 ... 1,2 до 200 ... 1000 бар, диапазоны вакуума -1 ... -0,2 бар
- Возможно исполнение с защитой от воспламенения Ex i
- Высокая коммутируемая мощность и большой выбор вариантов контактов и электрических соединений

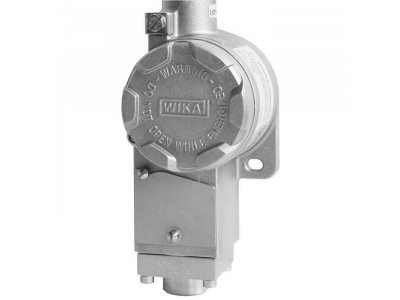

Переключатель давления специально предназначен для применений, критичных с точки зрения безопасности с возможностью монтажа в ограниченном пространстве. Большим преимуществом механических переключателей давления является то, что для осуществления коммутации не требуется источник питания. Каждый этап производства всех переключателей давления контролируется программным обеспечением контроля качества продукции с последующей 100% проверкой.
Прочный корпус переключателя из алюминиевого сплава или нержавеющей стали 316 может выдержать жесткие коррозионные условия эксплуатации, имеющие место в обрабатывающей промышленности, в рабочих диапазонах до 1000 бар. Для регулировки уставки просто откройте защитную крышку. Доступ к клеммному блоку для выполнения электрических соединений защищен навинчивающейся крышкой, фиксирующейся винтовым замком для защиты от несанкционированного доступа.
Встроенный в прибор микропереключатель позволяет непосредственно коммутировать электрическую нагрузку до 250 В перем. тока, 15 A.
В зависимости от конкретного применения можно выбрать подходящий вариант исполнения с электроконтактом и электрическим соединением, например, герметичные микропереключатели подходят для работы в условиях коррозионной окружающей среды, а исполнения с контактом DPDT (двухполюсный переключатель) подходят для двух раздельных цепей.
Благодаря использованию в качестве чувствительного элемента мембраны с возвратной пружиной переключатель давления модели PCS обладает чрезвычайно высокой прочностью, обеспечивающий оптимальные рабочие характеристики. Для применений, связанных с обеспечением безопасности, переключатель давления опционально выпускается в исполнениях, квалифицированных по SIL 2 или SIL 3.
WIKA PCS (техническое описание)
