Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал 4/20мА

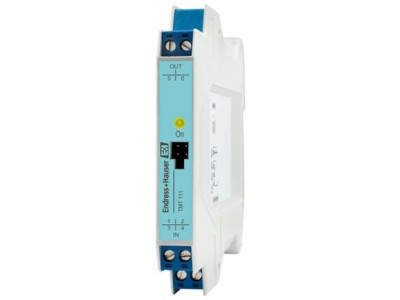

Краткие характеристики iTEMP TMT111
Погрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
Преимущества
- Высокая точность и долговременная стабильность во всем диапазоне температур окружающей среды
- Аварийный сигнал при отказе датчика или коротком замыкании, предварительно настраиваемый согласно NAMUR NE 43
- Возможность применения во взрывоопасных зонах (исполнения Ex ia)
- ЭМС согласно NAMUR NE 21
- Симуляция токового выходного сигнала
- Гальваническая развязка между входом и выходом: 2кВ
- Монтаж на DIN-рейку
Область применения
- Преобразователь температуры для монтажа на DIN-рейку ТМТ111 с выходным сигналом 4/20мА для преобразования сигнала от термометров сопротивления и термопар
- Входной сигнал: Термометры сопротивления, термопары, преобразователи сопротивления (Ω), преобразователи напряжения (мВ)
- Настройка прибора с помощью модема TXU10 и ПО (например, ReadWin® 2000 или FieldCare)
- Монтаж на DIN-рейку согласно IEC 60715
Характеристики и спецификации
Принцип измерения
Панельный преобразователь на рейкуВход
1 x РДТ, ТП, Ом, мВВыходные сигналы
1 аналоговый 4...20 мАНапряжение питания
12...35 В пост. тока (стандартное исполнение)
12...30 В пост. тока (исполнение для взрывоопасных зон)Протокол
Настройка с помощью ПК (PCP)Монтаж
DIN-рейкаПогрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °FГальваническая изоляция
даВзрывозащита
Соответствие стандарту UL Comp
ATEX II2(1)G Ex ia IIC T4/T5/T6
FM+CSA IS, NI I/1+2/ABCD
FM IS, NI I/1+2/ABCD
CSA IS, NI I/1+2/ABCD
Endress+Hauser iTEMP TMT111 (техническое описание)
