Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал 4/20мА

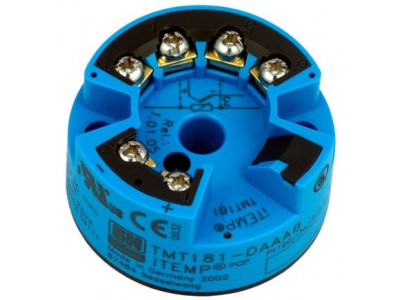

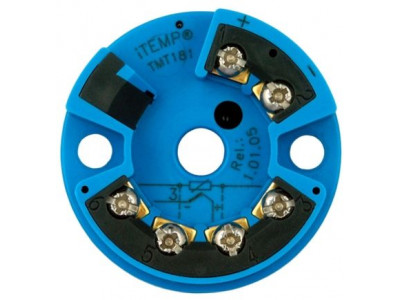

Краткие характеристики iTEMP TMT181
Погрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
Преимущества
- Высокая точность и долговременная стабильность во всем диапазоне температур окружающей среды
- Аварийный сигнал при отказе датчика или коротком замыкании, предварительно настраиваемый согласно NAMUR NE 4
- Возможность применения во взрывоопасных зонах (исполнения Ex ia); Сертификат морского регистра
- ЭМС согласно NAMUR NE 21
- Симуляция токового выходного сигнала
- Гальваническая развязка между входом и выходом: 2кВ
- Возможность монтажа на DIN-рейку с помощью дополнительного зажима
Область применения
- Встраиваемый нормирующий преобразователь температуры ТМТ181 с выходным сигналом 4/20мА для преобразования сигнала от термометров сопротивления и термопар
- Входной сигнал: Термометры сопротивления, термопары, преобразователи сопротивления (Ω), преобразователи напряжения (мВ)
- Настройка прибора по протоколу HART® с помощью модема TXU10 и ПО (например, ReadWin® 2000 или FieldCare)
Характеристики и спецификации
Принцип измерения
Встраиваемый преобразовательВход
1 x ТС, ТП, Ом, мВВыходные сигналы
1 х аналоговый 4...20 мАНапряжение питания
8...35 В пост. тока (стандартное исполнение)
8...30 В пост. тока (исполнение для взрывоопасных зон)Протокол
Настройка с помощью ПК (PCP)Монтаж
Клеммная головка, форма BПогрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °FГальваническая изоляция
ДаВзрывозащита
UL Ex IS, NI
Морской сертификат
ГОСТ Ex i
FM IS,NI,класс I,раздел 1+2,группа ABCD
CSA IS,NI,класс I,раздел 1+2,группа ABCD
ATEX II3G Ex nA IIC T4/T5/T6
ATEX II1G EEx ia IIC T4/T5/T6
ATEX II3D
ATEX II1G EEx ia IIC T6, II3D
ATEX II3G Ex nA IIC T6, II3D
FM+CSA IS,NI,класс I,раздел 1+2,группа ABC
CSA, общее назначение
NEPSI Ex ia IIC T4-T6
NEPSI Ex nA II T4-T6
