Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал 4/20мА HART®

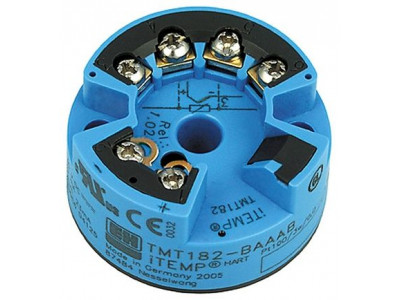

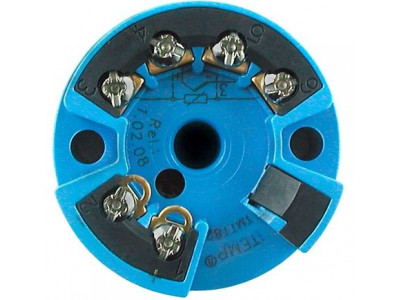

Краткие характеристики iTEMP TMT182
Погрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
Преимущества
- Удаленная настройка и диагностика по протоколу HART®
- Высокая точность и долговременная стабильность
- Аварийный сигнал при отказе датчика или коротком замыкании согласно NAMUR NE 43
- ЭМС согласно NAMUR NE 21
- Возможность применения во взрывоопасных зонах (исполнения Ex ia)
- Гальваническая развязка между входом и выходом: 2кВ
Область применения
- Встраиваемый нормирующий преобразователь температуры ТМТ182 с выходным сигналом 4/20мА HART® для преобразования сигнала от термометров сопротивления и термопар
- Входной сигнал: Термометры сопротивления, термопары, преобразователи сопротивления (Ω), преобразователи напряжения (мВ)
- Настройка прибора по протоколу HART® с помощью ручного коммуникатора (DXR275, DXR375) или ПО (например, ReadWin® 2000 или FieldCare)
Характеристики и спецификации
Принцип измерения
Встраиваемый преобразовательВход
1 x ТС, ТП, Ом, мВВыходные сигналы
1 х аналоговый 4...20 мАНапряжение питания
11,5...35 В пост. тока (стандартное исполнение)
11,5...30 В пост. тока (исполнение для взрывоопасных зон)Протокол
Протокол HARTМонтаж
Клеммная головка, форма BПогрешность
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °FГальваническая изоляция
ДаВзрывозащита
UL Ex IS
UL Ex NI
Морской сертификат
ГОСТ Ex i
FM IS,NI, класс I, раздел 1+2, группа ABCD
CSA IS,NI,класс I,разд.1+2,группа ABCD
ATEX II1G Ex ia IIC T4/T5/T6
ATEX II3G Ex nA IIC T4/T5/T6
ATEX II3D
ATEX II1G Ex ia IIC T6, II3D
ATEX II3G Ex nA IIC T6, II3D
FM+CSA IS,NI,класс I,разд.1+2, группа ABCD
CSA, общее назначение
IECEx Ex ia IIC T6/T5/T4
ATEX IECEx II1G Ex ia IIC T6 Ga
NEPSI Ex ia IIC T4-T6
NEPSI Ex nA II T4-T6
EAC Ex ia
Endress+Hauser iTEMP TMT182 (техническое описание)
