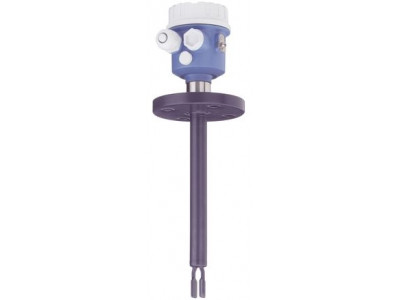

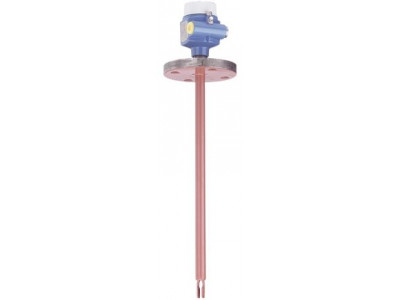

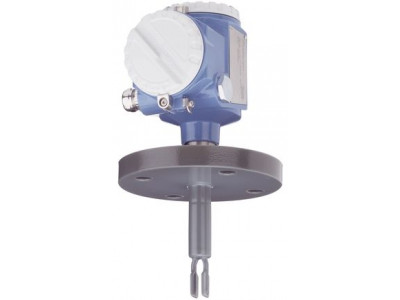

Датчик предельного уровня для жидкостей с коррозионностойким покрытием
Краткие характеристики Liquiphant FTL51C
Рабочая температура
-50 °C ... 150 °C
до 230°C по запросуРабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(Вакуум...580 фунт/кв. дюйм)Мин. плотность измеряемого продукта
0,5 г/см³ (0,4 г/см³ опция)
Преимущества
- Возможность использования в системах ПАЗ SIL2/SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) и ГОСТ Р МЭК 61511 (IEC 61511-1)
- Различные покрытия: фторопластовое (PFA) или эмалевое для применения в агрессивных средах
- Международные сертификаты взрывозащиты и защиты от перелива (WHG)
- Калибровка не требуется, простой ввод в эксплуатацию
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации.Мониторинг вибровилки на появление повреждений: надежное функционирование
- Дополнительные меры для защиты окружающей среды
- Большой выбор стандартизованных присоединений к процессу для всех областей применения
Область применения
Датчик предельного уровня для жидкостей с коррозионностойким покрытием
- Присоединения к процессу: фланцевые и гигиенические присоединения (PFA покрытие, соответствующее требованиям FDA)
- Температура: -50 ... +150°C
- Давление: -1 ... +40 бар
- Материал датчика: ECTFE, PFA (Edlon, Rubyred, проводящий), эмаль
- Международные сертификаты взрывозащиты, защиты от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Усиленная защита от агрессивных продуктов – антистатическое покрытие
Концепция модульного корпуса
Широкий выбор присоединений к процессу
Аналоговые интерфейсы и интерфейсы цифровых шин
Множество сертификатов (таких как Ex, WHG)
Удлинитель трубы до 3 м (опция: 6 м)Доп.информация
Определение наличия пены
Определение изменения плотностиПитание / Коммуникация
PROFIBUS PA
19...253 В перем. тока, 2-проводное подключение
10...55 В пост. тока PNP, 3-проводное подключение
DPDT, 19...253 В перем. тока, 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМ, 2-проводное подключение
NAMUR с кнопкой тестированияТемпература окружающей среды
-50 °C ... 70 °CРабочая температура
-50 °C ... 150 °C
до 230°C по запросуРабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(Вакуум...580 фунт/кв. дюйм)Мин. плотность измеряемого продукта
0,5 г/см³ (0,4 г/см³ опция)Смачиваемые части
ECTFE
PFA (Edlon)
PFA (Rubyred)
PFA (проводящий)
EnamelПрисоединение к процессу
Фланец:
DN25...DN100,
ASME 1"...3",
JIS RF10 K 50Гигиеническое присоединение к процессу
Одобренный FDA PFA (Edlon)Длина датчика
ECTFE, PFA 130 мм, 148...3000 мм
(ECTFE, PFA 5,12", 5,83...118")
Эмаль 130 мм, 148...1200 мм
(Эмаль 5,12", 5,83...47,24")Связь
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SIL2/SIL3Сертификат по конструкции
EN 10204-3.1Морской сертификат
GL/ ABS/ DNVОпции
Корпус из нержавеющей стали для применения в нефтегазовой отраслиКомпоненты
FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR
Принцип измерения
Вибрационное измерение плотностиХарактеристики/Область применения
Liquiphant M для измерения плотности
с вычислителем плотности FML621
Измерение температуры и давления
Высокая стойкость к агрессивным средам – антистатическое покрытие
Модульный корпус
Широкий выбор присоединений к процессу
Удлинитель трубы до 3 м (опция: 6 м)Питание/Коммуникация
Питание преобразователя (MUS)Температура окружающей среды
-50...80°C
-50...60°C для взрывоопасных областей примененияРабочая температура
0...80°C (достоверность данных погрешности)
-50...0°C / 80...150°C (с сокращенными техническими данными)Рабочее давление абс.
0...25 бар
>25...40 бар (с сокращенными техническими данными)Смычиваемые части
ECTFE, PFA, эмальДлина датчика
115...3000 мм
(в зависимости от покрытия)Выходные сигналы
ИмпульсныйСертификаты/Разерешения
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIНазначения
Ввод в эксплуатацию с помощью ReadWin2000Компоненты
Вычислитель плотности FML621Другие сертификаты и нормативы
SIL2/SIL3
Endress+Hauser Liquiphant FTL51C (техническое описание)
