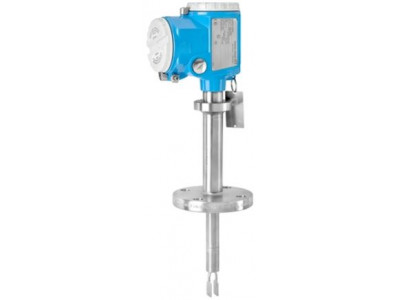

Датчик предельного уровня для жидкостей, обеспечивающий отказоустойчивую защиту от перелива
Краткие характеристики Liquiphant FTL81
Рабочая температура
-60°C...+280°C
(-76°F...+540°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(1450 psi)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)
Преимущества
- Возможность использования в системах ПАЗ согласно требованиям SIL3 в соответствии с ГОСТ Р МЭК 61508и ГОСТ Р МЭК 61511 (IEC 61508/IEC 61511-1) и ISO 13849
- Функциональный тест: интервал испытаний до 12 лет. Тестирование приборов нажатием кнопки
- Постоянный самоконтроль/внутреннее резервирование
- Интерфейс 4-20 мА (в соответствии с NAMUR NE 06/NE 43): простая интеграция посредством электронного преобразователя (Nivotester FailSafe FTL825), имеющего двухканальный выход (с защищенными контактами) и функцию блокировки, или интеграция непосредственно с контроллером системы ПАЗ
- Отсутствие необходимости в регулировке: быстрота и низкие расходы на запуск
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, длительный срок эксплуатации.
- Мониторинг вилки на появление повреждений, коррозии и отложений, а также на механическую блокировку
Область применения
Датчик предельного уровня жидкостей, сертифицированный на применения в контурах ПАЗ SIL3.
- Присоединение к процессу: резьба и фланцы
- Температура: -60 ... +280°C
- Давление: -1 ... +100 бар
- Длина зонда: удлинительная трубка до 3м
- Материал датчика: 316L, Alloy C
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Надежный точечный датчик предельного уровня для определения минимального и максимального уровня, с удлинительной трубой, может применяться для обеспечения безопасности до SIL3.
Двойное уплотнение / вторая линия защиты
Модульный корпусДоп.информация
Основные особенности:
- постоянный сигнал LIVE для
контроля функциональной безопасности
- отказоустойчивая конструкция и
- высокая степень доступности измеренных значенийПитание / Коммуникация
2х-проводное 4...20 мАТемпература окружающей среды
-60°C...+70°C
(-76°F...+160°F)Рабочая температура
-60°C...+280°C
(-76°F...+540°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(1450 psi)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)Смачиваемые части
316L
Сплав Alloy CПрисоединение к процессу
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 10K...20K
Резьбовое соединение:
G3/4, G1, R3/4,
R1, MNPT3/4, MNPT1Длина датчика
Удлинительная труба до 3 м (9,8 фута)Связь
2х-проводное 4...20мАСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, EACСертификаты безопасности
Защита от переполнения WHG
Обнаружение утечек
SIL3Сертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ABS/LR/BV/DNVОпции
Без PWIS
Уплотнение для высокого давления
Защита от непогодыКомпоненты
Nivotester FTL825, преобразователь
Endress+Hauser Liquiphant FTL81 (техническое описание)
