Стандартный датчик для измерения уровня сыпучих продуктов при экстремальных условиях процесса.
Краткие характеристики Micropilot FMR57
Погрешность
+/- 3 ммРабочая температура
-40...+400 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...16 барМакс. значение измерения
70 мСмачиваемые части
316L, PEEK, PTFE, Полиамид
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3 (в случае однородного резервирования)
- Система управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Высокая надежность даже при наличии препятствий в зоне распространения сигнала благодаря инновационной технологии Multi-Echo Tracking
- Бессбойная интеграция с системами управления или обслуживания парков приборов
- Интуитивно-понятное меню управления (на месте или через систему управления)
- Надежное измерение даже при изменении продукта и рабочих условий
- Самые простые в мире контрольные испытания для SIL и WHG экономят время и средства
Область применения

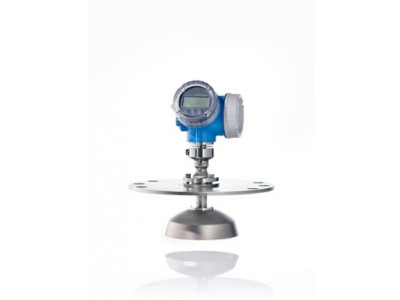

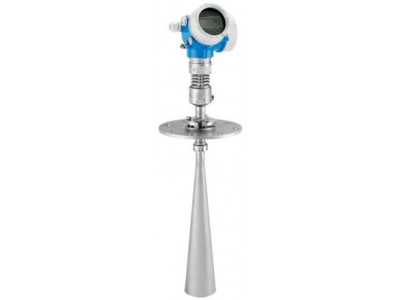

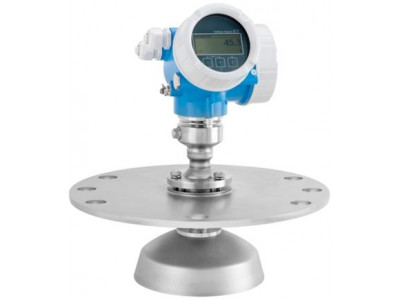

Рупорная или параболическая антенна. Благодаря дополнительному присоединению для продувки сжатым воздухом, измерения даже в сильно запыленных и склонных к образованию отложений средах не представляют сложности.
- Присоединение к процессу: резьба или фланец
- Температура: -40 ... +400°C
- Давление: -1 ... +16 бар
- Диапазон измерения: макс. 70 м
- Международные сертификаты на применения во взрывоопасных зонах, калибровочный протокол по 5 точкам, защита от перелива WHG, функциональная безопасность SIL
Характеристики и спецификации
Принцип измерения
Радарный, сыпучие продуктыХарактеристики/Применение
Измерение уровня сыпучих продуктов при экстремальных условиях процесса:
Надежное бесконтактное измерение уровня в высоких силосах, бункерах и насыпных кучах, в том числе при экстремальных условиях процесса, таких как сильная запыленность и среды, склонные к образованию налипанийДоп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
Безопасность и надежность благодаря технологии Multi-Echo Tracking,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводное (HART / PROFIBUS PA / FOUNDATION Fieldbus)
4-проводное (HART),
Технология беспроводной связи Bluetooth® и приложение (опция)Архив данных
HistoROMАнтенна
Параболическая DN200/8", DN250/10"
Рупорная DN80/3", DN100/4"Погрешность
+/- 3 ммТемпература окружающей среды
-40...+80 °CРабочая температура
-40...+400 °CРабочее давление абс. / макс. предел избыточного давления
Вакуум...16 барСмачиваемые части
316L, PEEK, PTFE, ПолиамидПрисоединение к процессу
Резьбовое:
MNPT 1 1/2, R 1 1/2
Фланцевое:
DN80...DN100,
ASME 3"...4",
JIS 10K,
UNI DN100/8"...DN250/10"Макс. значение измерения
70 мСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, KCСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1Морской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Дисплей,
Пользовательский ввод параметров,
Дистанционное управление с помощью приложения SmartBlue App посредством Bluetooth®,
Удлинитель антенны,
Без PWISДиапазон применения
ДП < 1.6
Уменьшение максимального диапазона измерения из-за:
Плохих отражающих свойств измеряемого продукта
Не оптимального угла излучения сигнала
Слишком неплотной поверхности сыпучего продукта
Endress+Hauser Micropilot FMR57 (техническое описание)
