Измерение уровня агрессивных жидкостей или продуктов с гигиеническими требованиями

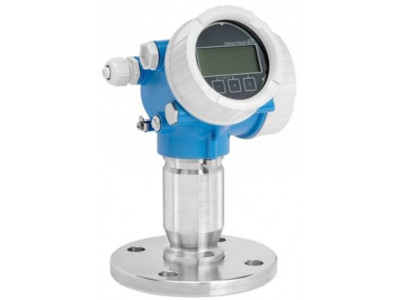

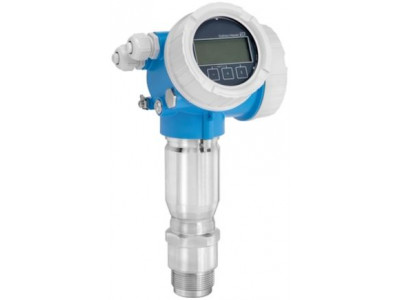

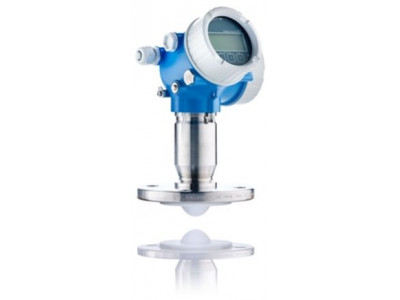

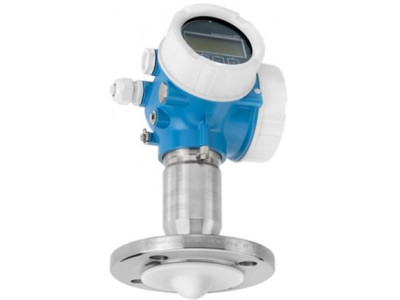

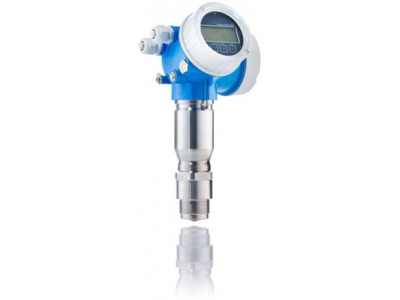

Краткие характеристики Micropilot FMR62
Погрешность
+/- 1 мм (0,04 дюйма)Рабочая температура
-40...+200 °C
(-40...+392 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...+25 бар
(Вакуум...+362,6 psi)Макс. значение измерения
80 м (262 фута)Смачиваемые части
Антенна из PTFE или PEEK,
резьба из 316L,
фланцы с покрытием PTFE
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508, уровень полноты безопасности – до SIL3 (в случае однородного резервирования)
- Технология Heartbeat обеспечивает экономически эффективную и безопасную работу предприятия на протяжении всего жизненного цикла прибора
- Система управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Высочайшая стабильность показаний даже при наличии препятствий в резервуаре за счет узкого пучка излучения и технологии анализа эхо-сигналов Multi-Echo Tracking
- Рупорная антенна, футерованная PTFE, и установка заподлицо обеспечивает максимальную эксплуатационную готовность прибора
- Простота контрольных испытаний на соответствие SIL и WHG экономит время и деньги
Область применения
Micropilot FMR62 способен производить бесконтактные измерения в диапазоне до 80 м благодаря исключительно узкому пучку излучения, подходящему для использования в резервуарах с большим количеством внутренней арматуры.
- Подключения к процессу: резьбовые и фланцевые
- Температура: -40 ... +200°C
- Давление: -1 ... +25 бар
- Максимальный диапазон измерений: 80 м
- Погрешность: ±1 мм
- Международные сертификаты на применение во взрывоопасных зонах, протокол линеаризации по 5 точкам, морские сертификаты, защита от перелива WHG, функциональная безопасность SIL
Характеристики и спецификации
Принцип измерения
Радарный принцип измеренияХарактеристики/Применение
Прибор премиум-класса для непрерывного бесконтактного измерения уровня
агрессивных сред в областях с высокими гигиеническими требованиями (ASME
BPE, USP класс VI); для областей применения с множеством препятствий благодаря очень малому углу луча.Доп.информация
Технология Heartbeat Technology
SIL 2/3 в соответствии с ГОСТ Р МЭК 61508,
Пусконаладка по Bluetooth®,
Управление и техобслуживание посредством приложения SmartBlue,
Безопасность и надежность благодаря технологии Multi- Echo Tracking,
HistoROM,
Метка RFID TAG для легкой идентификацииПитание / Коммуникация
2-проводный (HART),
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)Архив данных
HistoROMПогрешность
+/- 1 мм (0,04 дюйма)Температура окружающей среды
-40…+80 °C
(-40…+176 °F)Рабочая температура
-40...+200 °C
(-40...+392 °F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...+25 бар
(Вакуум...+362,6 psi)Смачиваемые части
Антенна из PTFE или PEEK,
резьба из 316L,
фланцы с покрытием PTFEПрисоединение к процессу
Резьба:
G, MNPT 3/4", 1-1/2"
Фланцы:
DN50 ... DN150
ASME 2" ...6"Гигиеническое присоединение к процессу
DIN11851, Tri-ClampМакс. значение измерения
80 м (262 фута)Связь
4…20 мА HART,
Дополнительный переключатель,
Технология беспроводной связи Bluetooth®Сертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от переполнения WHG,
SIL 2, SIL 3Сертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
AD2000Гигиенические сертификаты
CoC-ASME BPEОпции
Дисплей,
Пользовательская настройка параметров,
Удаленное управление через приложение SmartBlue и Bluetooth®,
Отсутствие ПКВ,
Газонепроницаемое уплотнениеДиапазон применения
Рабочая температура > 200 °C (392 °F) -> FMR5x
Высокая турбулентность и интенсивное пенообразоание, успокоительная труба и байпас -> FMR5x,FMP5x
