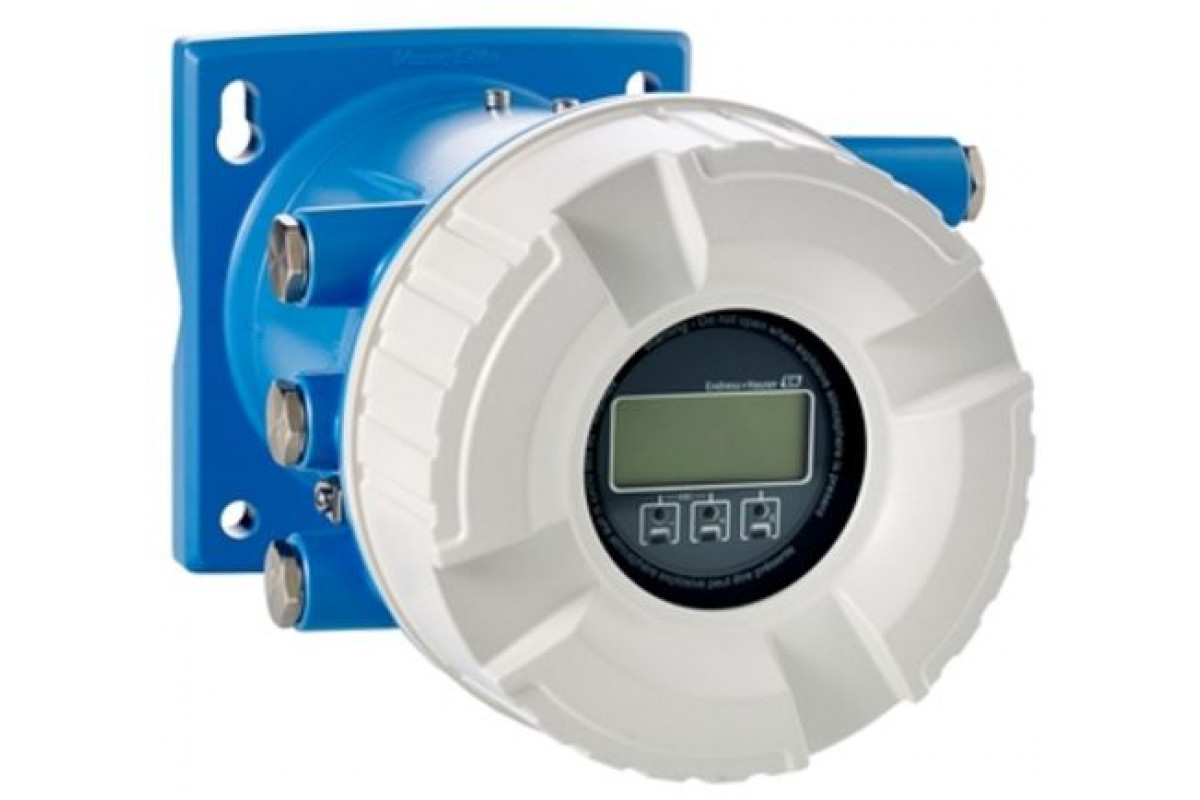

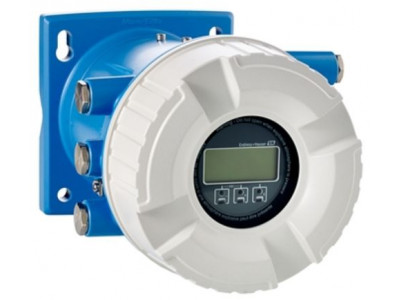

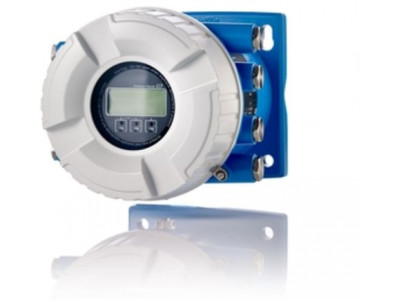

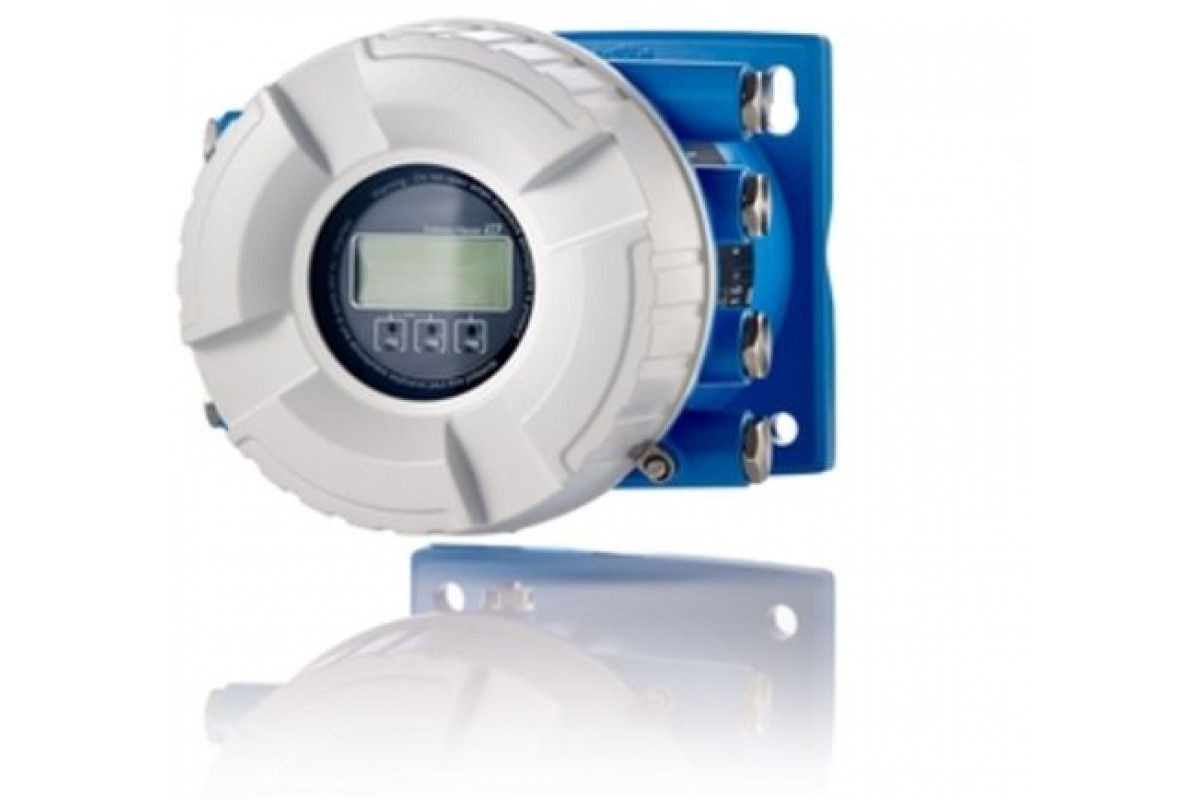

Полевой шлюз для управления датчиками в резервуаре, а также их мониторинга и интеграции в систему управления запасами
Преимущества
- Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
- Искробезопасное питание и связь для радарных уровнемеров Micropilot и Levelflex
- Упрощенная установка и беспроблемная эксплуатация — простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
- Сертификаты на применение во взрывоопасных зонах
Область применения
Питание и передача сигналов подключенных устройств. Настройка параметров подключенных устройств и отображение измеренных значений. Расчеты резервуара для точной коррекции искажений резервуара. Метрологические сертификаты на применение в коммерческом учете.
- Выход: Modbus EIA485 (RS485), Sakura V1
- Температура: от -40 до 60 °C
- Международные сертификаты взрывозащиты
Характеристики и спецификации
Принцип измерения
Радарный принцип измеренияХарактеристики/Применение
Полевое шлюзовое устройство для управления и мониторинга датчиков в резервуарах и для интеграции в систему управления запасамиДоп.информация
Гидростатическое измерение уровня в резервуаре (HTG)Питание / Коммуникация
85...264 В перем. токаТемпература окружающей среды
Стандартный вариант:
-40°C...60°C
(-40°F...140°F)
Для калибровки в соответствии с нормативными
стандартами:
-25°C...55°C
(-13°F...131°F)Связь
Выходы:
Fieldbus: Modbus RS485, V1, HART
Аналоговый 4...20 мА (Exi/Exd)
Релейный (Exd)
Входы:
Аналоговый 4...20 мА (Exi/Exd)
РДТ с 2-, 3-, 4-проводным подключением
Дискретный вход (Exd, пассивный/активный)Сертификаты/Нормативы
ATEX, FM, IEC Ex, JPN ExСертификаты безопасности
SILМетрологические сертификаты и нормативы
OIML, NMi, PTBОпции
Цифровая шина с избыточностью
Корпус из алюминия с покрытием или 316L
Защитный козырек от атмосферных явлений
монтажный комплект для установки на трубе
