Консолидация данных от подключенных сканеров Tank Scanners NXA820

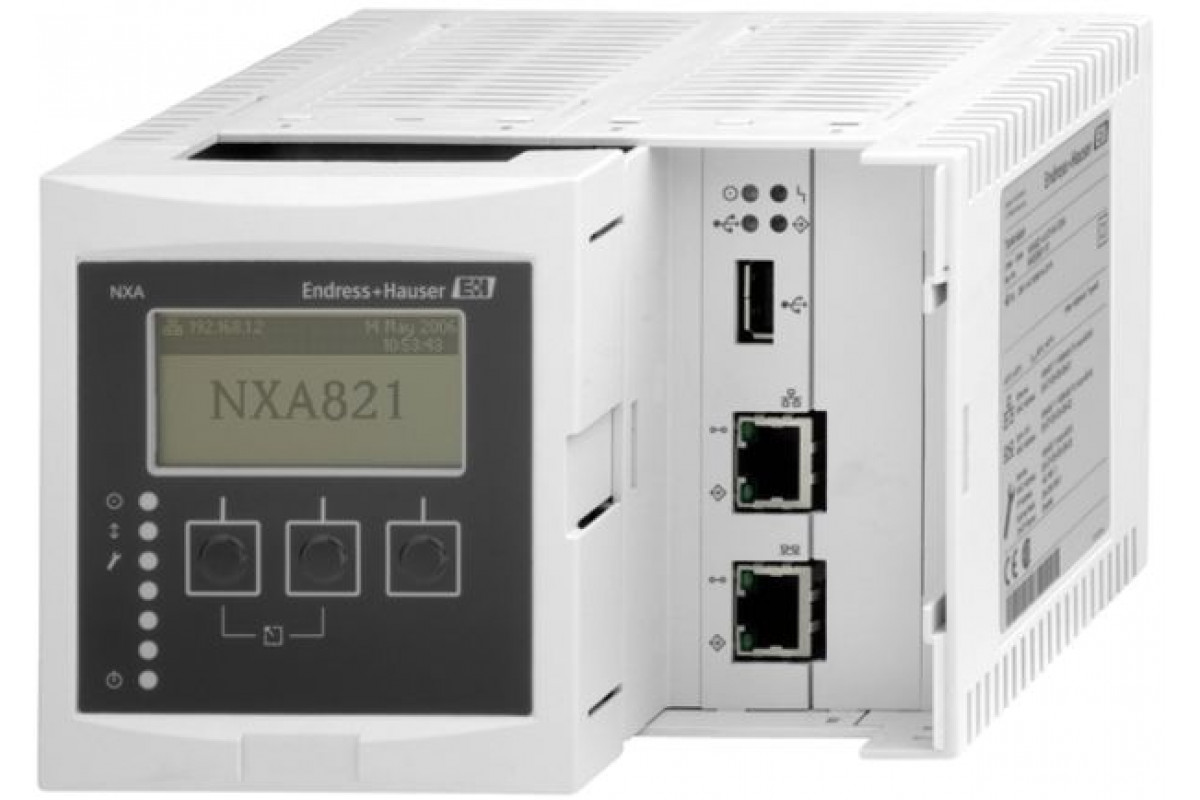

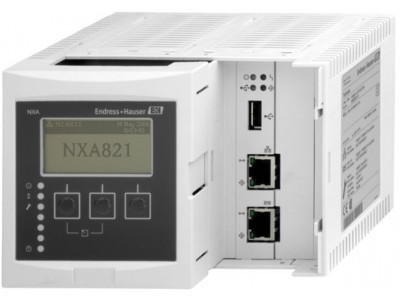

Концентратор данных NXA821 суммирует данные, полученные от разных сканеров резервуаров NXA820. Он является частью системы управления запасами резервуарного парка Tankvision, работа с которой осуществляется посредством стандартного веб-браузера; для нее не требуются специальные программы или дорогостоящие лицензии. Система Tankvision базируется на распределенной архитектуре локальной вычислительной сети (ЛВС, LAN). Благодаря модульной конструкции эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

Краткие характеристики NXA821

Вход
Подключение к NXA820
Выход
Ethernet; последовательный порт принтера по стандарту PTB

Подробное описание NXA821

Преимущества

Надежная промышленная операционная система со встроенным программным обеспечением гарантирует высокую стабильность и работоспособность
Рекомендовано для использования в коммерческом учете согласно сертификатам NMI и PTB
Модульная конструкция с возможностью простой настройки и возможностью модернизации под любую новую задачу
Настройка, ввод в эксплуатацию и управление посредством веб-браузера; специальное программное обеспечение не требуется
Для каждого компонента системы Tankvision предусмотрен доступ до 10 пользователей с любого из подключенных ПК - лицензия не требуется
Возможность настройка рабочих окон оператора
Унификация всех приборов и их компонентов; отсутствие подверженных износу жестких дисков или вентиляторов

Область применения

Суммирует данные, поступающие от различных сканеров Tank Scanners NXA820. Эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

Температура окружающей среды: -40 ... +60°C
Рекомендовано для использования в коммерческом учете согласно сертификатам NMI и PTB

Характеристики и спецификации

Компоненты цифровой шины

Принцип измерения
Протокол передачи данных
Функция
Концентратор данных
Суммирование данных, поступающих от подключенных сканеров резервуаров NXA820. К одному концентратору данных можно подключать до 6 сканеров резервуаров (до 90 резервуаров). Встроенный веб-сервер позволяет визуализировать поступающие данные, расчетные значения и настраивать прибор.
Вход
Подключение к NXA820
Выход
Ethernet; последовательный порт принтера по стандарту PTB
Тип релейного выходного сигнала
Реле состояния, коммутируемая мощность:
– 25 В пост. тока, 100 Вт
– 250 В перем. тока, 4 А, 1000 ВА
Питание
Пер. ток: 90...250 В перем. тока
пост. тока: 10,5...32 В пост. тока
Размеры (ШxВxГ)
150x104x140 мм (5,9x4,1x5,5 дюйма)
Конфигурация
Через веб-сервер

Непрерывное измерение/жидкие продукты

Принцип измерения
Радарный принцип измерения
Характеристики/Применение
Концентратор данных
Суммирование данных, поступающих от подключенных Tankvision NXA820. К одному концентратору данных можно подключать до 10 сканеров резервуаров (до 150 резервуаров). Встроенный веб-сервер позволяет визуализировать поступающие данные, расчетные значения и настраивать прибор.
