Получение данных от полевых приборов

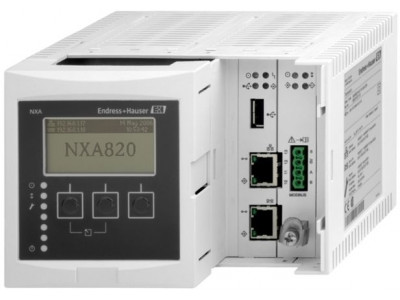

Tank Scaner NXA820 считывает параметры с датчиков, установленных на резервуаре, и производит вычисления. Он является частью системы управления запасами резервуарного парка Tankvision. Работа осуществляется посредством стандартного веб-браузера, для нее не требуются специальное ПО или дорогостоящие лицензии. Tankvision базируется на распределенной архитектуре локальной вычислительной сети (ЛВС, LAN). Благодаря модульной конструкции эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

Краткие характеристики Tankvision NXA820

Вход
Modbus RS485; V1; WM550
Выход
Ethernet; Сервер OPC DA (установленный на отдельном ПК)

Подробное описание Tankvision NXA820

Преимущества

Надежная промышленная операционная система со встроенным программным обеспечением гарантирует высокую стабильность и работоспособность.
Утверждено использование в коммерческом учете согласно сертификатам NMI и PTB
Модульная конструкция, возможность простой настройки под любую задачу и возможность модернизации под новые задачи
Настройка, ввод в эксплуатацию и управление с помощью веб-браузера; не требуется специальное программное обеспечение
К каждой компоненте системы Tankvision возможен доступ сразу 10 пользователям с любого из подключенных ПК одновременно - при этом лицензия не требуется
Настройка рабочих окон оператора для типовой задачи учета продукта в резервуарном парке
Общая аппаратная платформа для всех компонентов; без подверженных износу жестких дисков или вентиляторов

Область применения

NXA820 считывает параметры с датчиков, установленных на резервуаре, и производит вычисления. Эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

Температура окружающей среды: -40 to +60°C
Одобрено для использования в коммерческом учете согласно сертификатам NMI и PTB

Характеристики и спецификации

Непрерывное измерение/жидкие продукты

Принцип измерения
Радарный принцип измерения
Характеристики/Применение
Сканер резервуаров
Сбор данных с полевых приборов (15 резервуаров с протоколами Modbus или WM550 и 10 – с протоколом V1). Встроенный веб-сервер позволяет просматривать поступающие данные и расчетные значения в визуальной форме, а также настраивать прибор.

Компоненты цифровой шины

Принцип измерения
Протокол передачи данных
Функция
Сканер резервуаров
Сбор данных с полевых приборов (15 резервуаров с протоколами Modbus или WM550 и 10 – с протоколом V1). Встроенный веб-сервер позволяет просматривать поступающие данные и расчетные значения в визуальной форме, а также настраивать прибор.
Вход
Modbus RS485; V1; WM550
Выход
Ethernet; Сервер OPC DA (установленный на отдельном ПК)
Тип релейного выходного сигнала
Реле состояния, коммутируемая мощность:
– 25 В пост. тока, 100 Вт
– 250 В перем. тока, 4 А, 1000 ВА
Питание
Перем. ток: 90...250 В перем. тока
Пост. ток: 10.5...32 В пост. тока
Размеры (ШxВxГ)
150x104x140 мм (5,9x4,1x5,5 дюйма)
Конфигурация
Посредством веб-сервера
