Применение
- Печи с форсированной тягой, нагреватели воздуха
- Процессы красного каления и тепловые процессы
- Сжигание отходов
- ТЭЦ, доменные печи
Особенности
- Диапазон применения до +1200 °C
- Защитные гильзы, сделанные из жаропрочной стали
- Измерительная вставка (заменяемая)
- Газонепроницаемое подключение к процессу

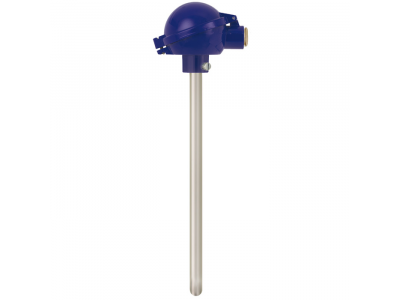

Эти прямые термопарные сборки состоят из соединительной головки формы B, измерительной вставки по DIN 43 735 и защитной гильзы модели TW81. Также возможны защитные гильзы Форм А или C по DIN и гильзы специальной конструкции по спецификации заказчика.
Для присоединения к процессу используют стопорный фланец или трубное присоединение. Последний вид присоединения обеспечивает газонепроницаемость конструкции.
Данные термопары используются для измерения температуры газообразных сред при низких давлениях (до 1 бара). Защитные гильзы выполняются из различных материалов, как с покрытием для лучшей жаропрочности, так и без него.
Сменную измерительную вставку можно извлечь из конструкции без остановки процесса. Это позволяет проводить проверку и сервис вставки без извлечения всей сборки из процесса.
В случае необходимости замены вставки предпочтительно использование вставок со стандартными длинами. Это повышает вероятность наличия их на складе и сокращает время доставки потребителю.
Для каждого конкретного применения могут быть выбраны материал защитной гильзы, вид соединительной головки и чувствительного элемента.
В качестве дополнительной опции термопара может комплектоваться встроенным вторичным преобразователем. Одним из преимуществ встроенного преобразователя является повышенная надежность передачи сигнала.
Для линии связи между преобразователем и устройствами отображения и обработки измерительной информации используется обычный медный кабель, а не специальные термопарные компенсационные провода. Во всех вторичных преобразователях температуры WIKA реализована функция компенсации температуры холодного спая.
WIKA TC81 (техническое описание)
