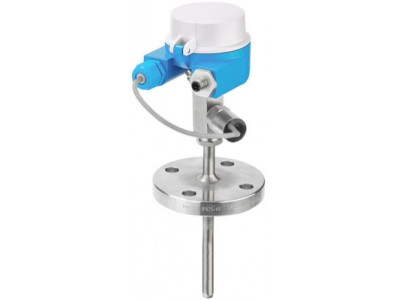

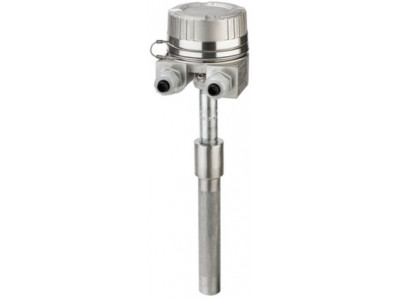

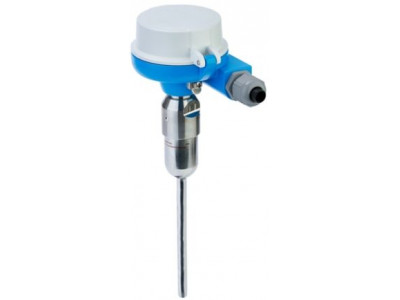

Инновационный, прочный модульный термометр для широкого спектра промышленных применений
Термометр сопротивления или термопара в комплекте с термокарманом промышленного производства для использования с имеющимся термокарманом. Опциональный устанавливаемый в головке преобразователь со всеми стандартными протоколами связи и специальные функции, среди которых iTHERM QuickNeck, для простой периодической калибровки без использования инструментов, устойчивая к вибрации и быстрореагирующая сенсорная технология и термокарман, а также сертификация для использования во взрывоопасных зонах обеспечивают прибору готовность к эксплуатации с повышенной точностью и надежностью измерений.
Краткие характеристики iTHERM TM131
Погрешность
Класс AA по IEC 60751 Класс A по IEC 60751 Класс B по IEC 60751 Класс "специальный" или "стандартный" по ASTM E230 Класс 1 или 2 по IEC 60584-2
Время отклика
сверхмалое время отклика при использовании с термогильзой, t90 от менее 10 с в зависимости от конфигурации
Макс. рабочее давление (статическое)
в зависимости от конфигурации, до 100 бар
Диапазон рабочих температур
PT100 TF StrongSens: -50 °C ... 500 °C (-58 °F ... 932 °F) PT100 QuickSensTF: -50 °C ... 200 °C (-58 °F ... 392 °F) PT100 WW: -200 °C ... 600 °C (-328 °F ... 1112 °F) PT100 TF: -50 °C ... 400 °C (-58 °F ... 752 °F) Термоэлемент: Тип K: до 1100 °C (2012 °F) Тип J: до 800 °C (1472 °F) Тип N: до 1100 °C (2012 °F)
Максимальная длина по запросу
до 4500,0 мм
Преимущества
Защита от побочных процессов с индикацией неисправностей обеспечивает всю необходимую информацию о состоянии системы
Вставки iTHERM: уникальное автоматизированное производство. Полное соответствие требованиям стандартов и неизменно высокое качество обеспечивают стабильные результаты измерений
iTHERM QuickSens: самое короткое время отклика 1,5 сек. для оптимального управления процессом
iTHERM StrongSens: непревзойденная вибростойкость (> 60g) для исключительной надежности в эксплуатации
iTHERM QuickNeck – экономия финансовых и временных затрат благодаря простой периодической калибровке без использования инструментов
iTHERM TA30x: ассортимент присоединительных головок для простоты управления и сокращения затрат на монтаж и обслуживание
Международная сертификация: взрывозащита в соответствии с ATEX, IECEx, CSA C US и NEPSI
Область применения
Универсальное применение
Диапазон измерения: от -200 до +1100 °C
Диапазон давления до 100 бар
Степень защиты: до IP 68
Сенсорные элементы с устойчивостью к вибрации до 60g
Упрощенное техническое обслуживание (замена сенсора без остановки процесса), простая и безопасная периодическая калибровка точки измерения
Характеристики и спецификации
Принцип измерения
Терморезистор
Характеристики / Применение
метрические размеры модульная система измерения температуры универсальное применение подходит для использования во взрывоопасных зонах с шейкой или QuickNeck с термогильзой / защитной гильзой (металлической) или для установки в термогильзу возможность использования со вставкой StrongSens, QuickSens для обеспечения малого времени отклика
Термогильза / защитная трубка
приварная защитная гильза или для использования в сочетании с термогильзой
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
Внешний диаметр защитной трубки / вставки
Термогильза: 9x1,25 мм 11x2 мм 12x2,5 мм 14x2 мм 16x3,5 1/4" SCH80 1/2" SCH80 1/2" SCH40
прямой усеченный суженный оптимизировано для обеспечения малого времени отклика
Шероховатость поверхности Ra
< 1,6 мкм
Диапазон рабочих температур
PT100 TF StrongSens: -50 °C ... 500 °C (-58 °F ... 932 °F) PT100 QuickSensTF: -50 °C ... 200 °C (-58 °F ... 392 °F) PT100 WW: -200 °C ... 600 °C (-328 °F ... 1112 °F) PT100 TF: -50 °C ... 400 °C (-58 °F ... 752 °F) Термоэлемент: Тип K: до 1100 °C (2012 °F) Тип J: до 800 °C (1472 °F) Тип N: до 1100 °C (2012 °F)
Макс. рабочее давление (статическое)
в зависимости от конфигурации, до 100 бар
Погрешность
Класс AA по IEC 60751 Класс A по IEC 60751 Класс B по IEC 60751 Класс "специальный" или "стандартный" по ASTM E230 Класс 1 или 2 по IEC 60584-2
Время отклика
сверхмалое время отклика при использовании с термогильзой, t90 от менее 10 с в зависимости от конфигурации
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
