Преобразование сигнала от термопреобразователей сопротивления и термопар в унифицированный сигнал 4…20мА HART®

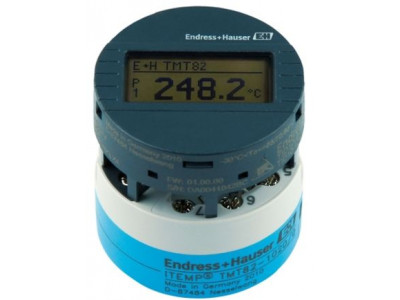

Высокая точность и надежность для применения на ответственных измерительных точках. Высокая надежность благодаря функциям диагностики сенсора и самодиагностики. Повышение точности измерения температуры с помощью индивидуального согласования сенсора и преобразователя по методике Каллендара – ван Дюзена. Совместимость с компактным ЖК дисплеем для дополнительной визуализации измеренных значений. Соответствие рекомендациям NAMUR NE21, NE43, NE89, NE107

Краткие характеристики iTEMP TMT82

Погрешность
(Pt100) <= 0,1K (цифровая форма) + 0,03% (установленный диапазон)

Подробное описание iTEMP TMT82

Преимущества

Возможность применения во взрывоопасных зонах (исполнения Ex ia, Ex d); Сертификат морского регистра
Безопасная передача данных по протоколу HART^® 7.0
Повышение точности измерения температуры с помощью индивидуального согласования сенсора и преобразователя по методике Каллендара – ван Дюзена
Широкие возможности диагностики сенсора: предоставление информации о поломке сенсора в соотв. с рекомендациями NAMUR, реализация «горячего резервирования» и предупреждение о дрейфе сенсора при использовании сдвоенного чувствительного элемента, обнаружение коррозии сенсора
Соответствие NAMUR NE107: формат диагностики неисправностей «описание ошибки» => «вероятная причина» => «способ устранения»
Универсальные входы от любых термометров сопротивления и термопар, используемых в промышленности

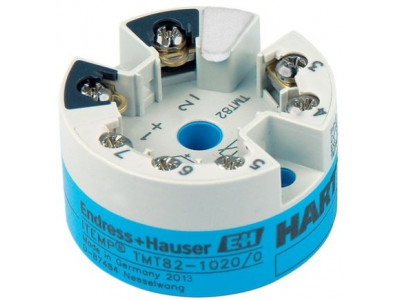

Классические винтовые позолоченные клеммы или подпружиненные клеммы для быстрого монтажа (выбор при заказе)

Область применения

Преобразователь iTEMP TMT82 отличается высокой точностью и долговременной стабильностью, широкой функциональностью и универсальностью в компактном корпусе для монтажа в головку термометра формы В по стандарту DIN EN 50446
Межповерочный интервал = 5 лет
Высокий уровень функциональной безопасности: SIL2, SIL3 при однородном резервировании
Универсальные входы от любых термометров сопротивления и термопар, используемых в промышленности

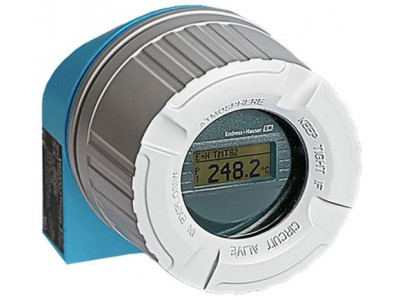

Опция: исполнение в полевом корпусе с монтажным кронштейном для удаленного монтажа

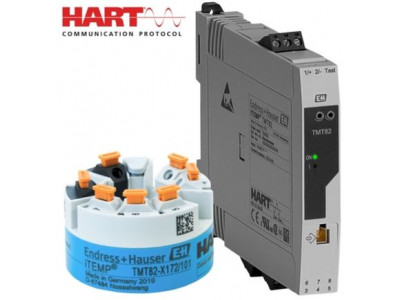

Опция: исполнение в пластиковом прямоугольном корпусе для монтажа на DIN-рейку

Характеристики и спецификации

Преобразователь температуры

Принцип измерения
Встраиваемый преобразователь
Вход
2 x ТС, ТП
Выходные сигналы
1 аналоговый 4...20 мА / HART
Напряжение питания
11...42 В пост. тока
Протокол
Протокол HART
Монтаж
Клеммная головка формы B или корпус для установки на DIN-рейку
Погрешность
(Pt100) <= 0,1K (цифровая форма) + 0,03% (установленный диапазон)
Гальваническая изоляция
Да
Взрывозащита
ATEX II1G Ex ia IIC T4/T5/T6
ATEX II3G Ex ic IIC T6
ATEX II2D Ex tb IIIC Db
ATEX II3D Ex tc IIIC Dc
ATEX II3G Ex nA IIC T6
ATEX II1G Ex ia IIC T6, II3D
ATEX II3G Ex nA IIC T6, II3D
ATEX II2G Ex d T6, II2D Ex tb IIIC
ATEX IECEx II1G Ex ia IIC T6 Ga
CSA IS, NI I / 1+2/A-D
CSA XP, NI, DIP I, II, III/1+2/A-G
FM IS,NI I / 1+2/A-D
FM XP, NI, DIP I, II, III/1+2/A-G
FM+CSA IS, NI I/1+2/A-D
EAC Ex ia IIC T6 Ga
EAC Ex d IIC T6 Gb
IECEx Ex ia IIC T4/T5/T6
IECEx Ex tb IIIC Db
IECEx Ex d T6 Gb, Ex tb IIIC Db
NEPSI Ex ia IIC T4/T5/T6
NEPSI Ex d IIC T6 Gb
NEPSI Ex nAL II T4/T5/T6
