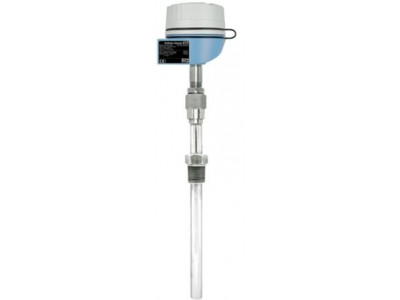

Надежное измерение температуры процесса в тяжелых промышленных условиях
Краткие характеристики TC63
Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сМакс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-200 °C...750 °CМаксимальная длина по запросу
до 10000,00 мм (393,70'')
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Широкий выбор присоединений к процессу: резьбы, компрессионные фитинги, фланцы
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора
Область применения
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –40 до 1100 °C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
дюймовые размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с термогильзой / защитной гильзой (металлической)Термогильза / защитная трубка
сварная защитная трубкаВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
1/4" SCH80
1/2" SCH80
1/2" SCH40
3/4" SCH80
3/4" SCH40Максимальная длина по запросу
до 10000,00 мм (393,70'')Материал защитной трубки/термогильзы
1.4401 (316)
1.4749 (~446)Дополнительное покрытие
Не определеноПрисоединение к процессу
наружная резьба:
NPT1/2"
NPT3/4"
NPT1"
компрессионный фитинг:
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)Форма наконечника датчика
прямой
усеченныйШероховатость поверхности Ra
1,6 мкм (63,0 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-200 °C...750 °CМакс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
ВзрывозащитаВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC63 (техническое описание)
